Беларус 1220.1/1220.3 Раздел В. Технические данные
В6
Коробка передач
Тип: 16/8, механическая, ступенчатая, диапазонная с шестернями постоянного
зацепления. Переключение 4-х передач на каждом диапазоне переднего и зад-
него хода осуществляется с помощью синхронизаторов.

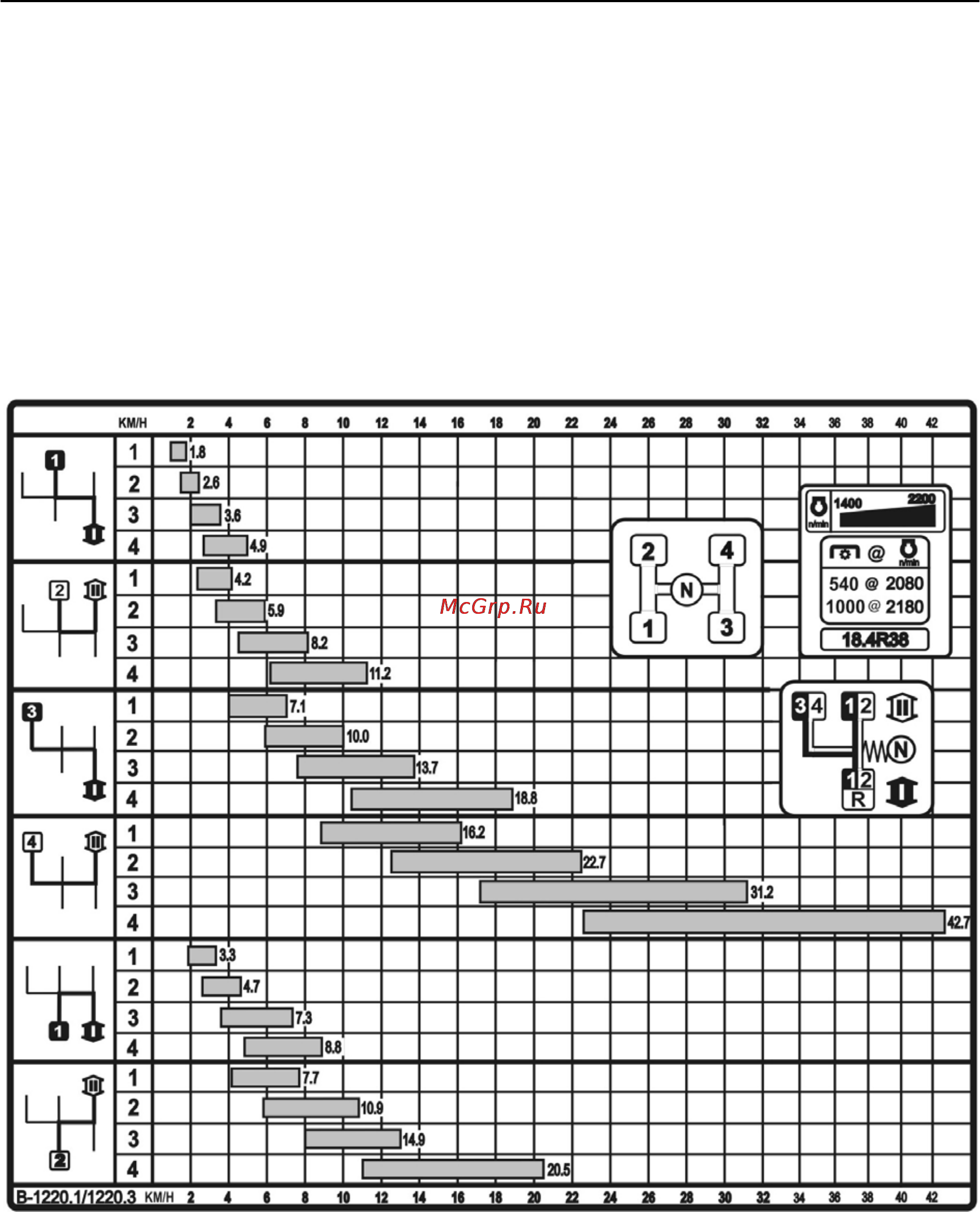

Нижеприведенная табличка расположена справа на стекле кабины,
Примечание – По заказу на Вашем тракторе может быть установлена коробка
передач 24/12. В этом случае на стекле кабины установлена табличка с соот-
ветствующим скоростным рядом.
Расчетные скорости движения трактора с шинами задних колес 18.4R38
