Беларус 1220.1/1220.3 Раздел Д. Устройство и работа
Д59
Прицепной крюк

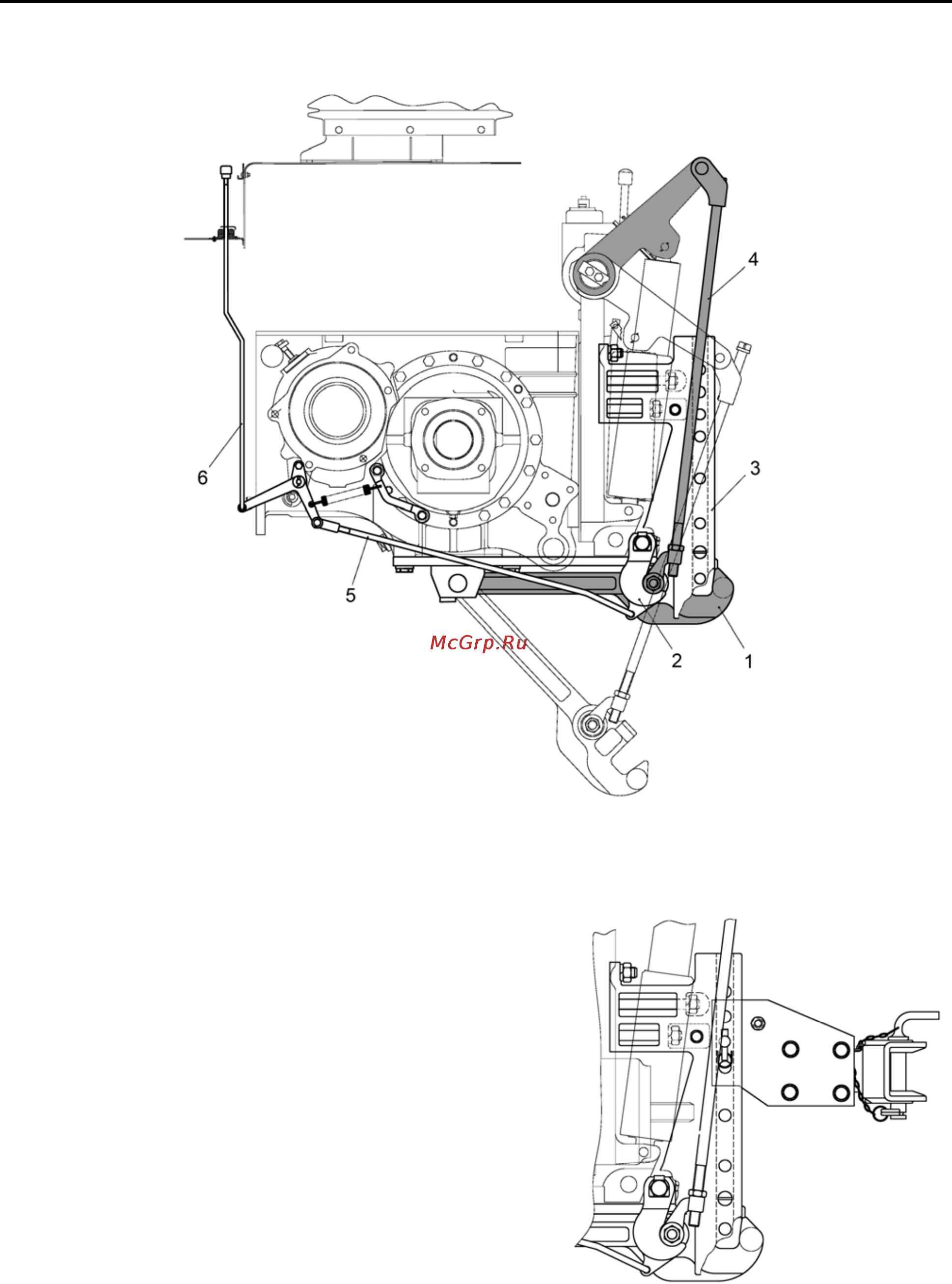

Рис. Д-38а Прицепной крюк
Прицепной крюк (гидрофицированный) предна-
значен для работы с полуприцепами и с/х маши-
нами на их базе. Устанавливается на трактор
вместе с направляющими ТСУ лифтового типа.
Может поставляться в комплектации с прицепной
вилкой, предназначенной для работы с прицепа-
ми и прицепными с/х машинами.
Прицепной крюк состоит из следующих основных
элементов: 1-крюк с осью; 2-кронштейн с захва-
тами; 3-направляющие ТСУ; 4-подъемные тяги;
5-тяга управления; 6-рукоятка управления
Рис. Д-38а Прицепной крюк
Вариант с прицепной вилкой
