Беларус 1220.1/1220.3 Раздел Д. Устройство и работа

Д58

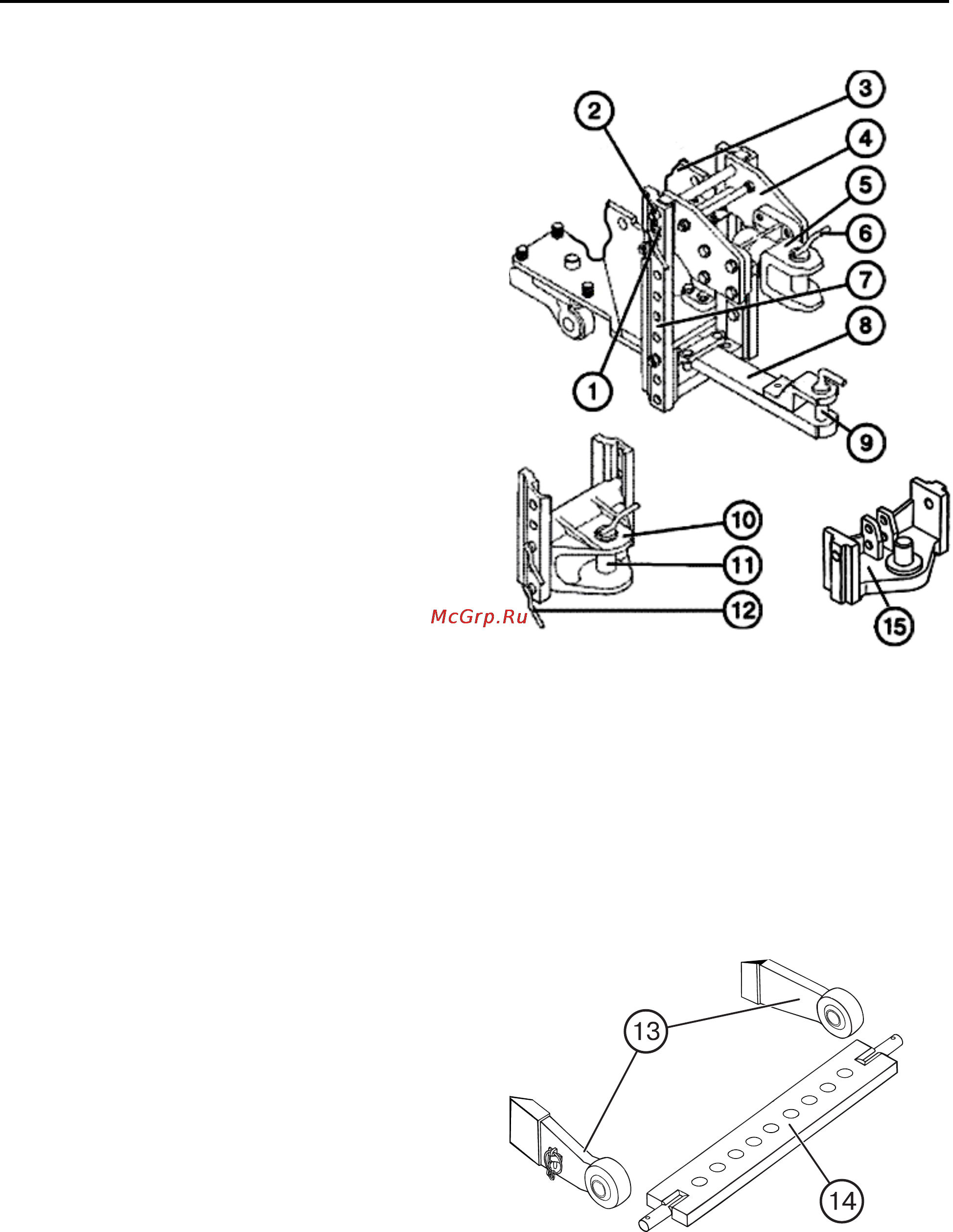

Универсальное тягово-сцепное уст-

ройство

Буксирное устройство для работы с

двухосными прицепами состоит из тя-

говой вилки (5) со шкворнем (6). Корпус

вилки соединен с пластинами (4), кото-

рые входят в паз направляющих боко-

вин (3, 7) и фиксируются двумя паль-

цами (12). Пальцы фиксируются чекой

(2) и стопорятся кольцом (1). Положе-

ние тяговой вилки вместе

с корпусом

может изменяться по высоте путем его

перестановки по отверстиям в бокови-

нах (3, 7).

Тяговая вилка (10) со шкворнем

(11) предназначена для работы с по-

луприцепами. Так же для этих целей

может использоваться сцепной штырь

– питон (15).

Тяговый брус (8) со шкворнем (9)

предназначен для присоединения к

трактору полуприцепных и прицепных

сельскохозяйственных машин.

Поперечина (одинарная) (14)

Соответствует международным стан-

дартам и предназначена для присое-

динения к трактору прицепных и полу-

навесных машин.

Устанавливается на ось подвеса ЗНУ

(задние шарниры нижних тяг (13)) и

соединяется с машинами, имеющими

вилку вместо петли, и позволяет улуч-

шить маневренность МТА.
