Беларус 1220.1/1220.3 Раздел Л. Агрегатирование
Л3
Заднее НУ-2 (3)
Показатель
кат. 2 кат. 3
Переднее НУ-2
Нижние тяги цельные или телескопические составные
Длина нижних тяг: цельных, мм
телескопических, мм
885
805, 885, 965
885
Ширина шарниров тяг: верхней, мм
нижних, мм
51
38 или 45
51
38 или 45
Номинальный диаметр присоедини-
тельных элементов:
палец верхней тяги, мм
шарниры нижних тяг, мм
22**
28**
32
37
22 или 25
28
Расстояние от торца ВОМ до оси под-
веса, мм
595
544
Грузоподъемность:
на оси подвеса, кН
на вылете 610 мм, кН
43
28
20
18
* Хвостовик ВОМ приближен к оси подвеса на 70 мм со II кв. 1999 г.
** Палец и переходные втулки в ЗИПе трактора.
ТСУ-1 (поперечина)
Машины: полунавесные (сеялки, картофелесажалки, картофелеуборочные комбай-
ны, машины для уборки овощей и др.), полуприцепные (косилки, пресс-подборщики,
ботвоуборочные машины и др.).

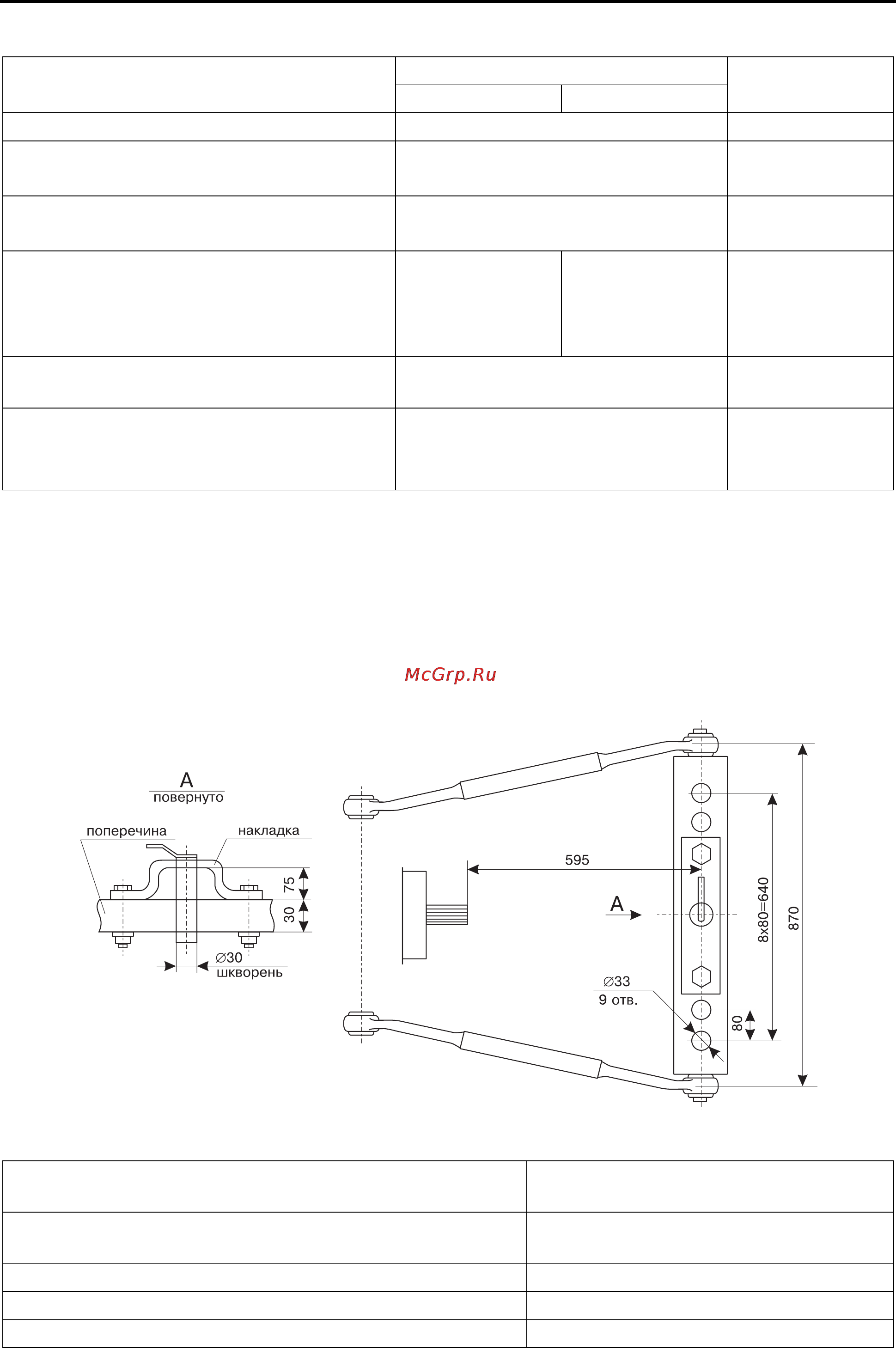

Рис. Л-7.
ТСУ-1 (с накладкой под петлю или без нее) поперечина на ось подвеса навесно-
го устройства в комплектации НУ-2
Расстояние от торца ВОМ до оси присоединительно-
го пальца, мм
595
Диаметр присоединительного пальца, мм 30
Вертикальная нагрузка на ТСУ, кН 6,5
Угол поворота машины по отношению к трактору, град ± 80
