Беларус 1220.1/1220.3 Раздел Т. Транспортировка трактора
Т1
Раздел Т. ТРАНСПОРТИРОВКА ТРАКТОРА И ЕГО БУКСИРОВКА
Транспортировка тракторов осуще-
ствляется железнодорожным транспор-
том, на автомобилях и прицепах, а так-
же буксировкой и своим ходом.
При перевозке тракторов:
- установите рычаги переключения
передач и диапазонов КП в первое по-
ложение;
- включите стояночный-запасной тормоз;
- закрепите трактор к платформе
проволокой диаметром от 3 до 5 мм,
цепями, растяжками.
При погрузке-разгрузке тракторов
пользуйтесь подъемными средствами
грузоподъемностью не менее 10 тс.
Зачаливание тросов производите за
балку переднего моста или рым-гайку
(1) (рис. Т-1) и за полуоси задних колес,
как показано на рис. Т-1. При зачалива-
нии тросов за рым-гайку (1) грузоза-
хватное приспособление проденьте на
тело рым-гайки и зафиксируйте его
стопором (2) через ушко рым-гайки.
Буксировка трактора с неработаю-
щим насосом ГОРУ допускается со ско-
ростью не более 10 км/ч на расстояние
до 5 км. При буксировке трактора необ-
ходимо рычаг переключения диапазо-
нов КП установить в положение «Ней-
траль»;
Для подсоединения буксирного троса
предусмотрена проушина, прикреплен-
ная к передним балластным грузам и к
кронштейну грузов.
При буксировке трактора строго со-
блюдайте правила дорожного движения.

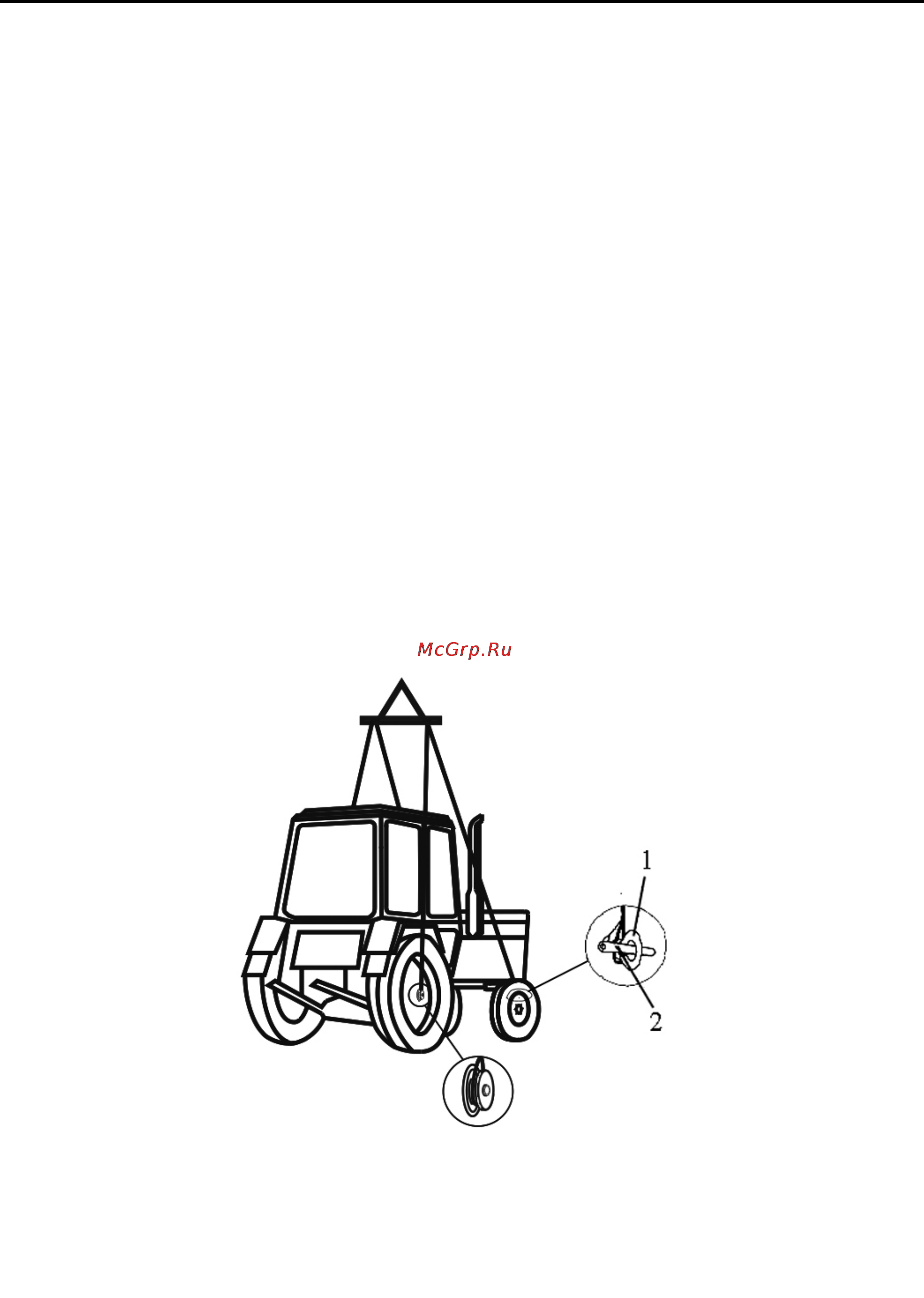

1 – рым-гайка; 2 – стопор.
Рис. Т-1. Схема строповки трактора.
ВНИМАНИЕ: при подъеме трактора за рым-гайки возможно движение его
вперед либо назад до 1,5 м!
ЗАПРЕЩАЕТСЯ использовать буксирную скобу для подъема трактора!
ЗАПРЕЩАЕТСЯ буксировка трактора с поднятыми передними колесами!
