Беларус 1220.1/1220.3 Раздел Г. Органы управления и приборы
Г3
Выключатель стартера и приборов

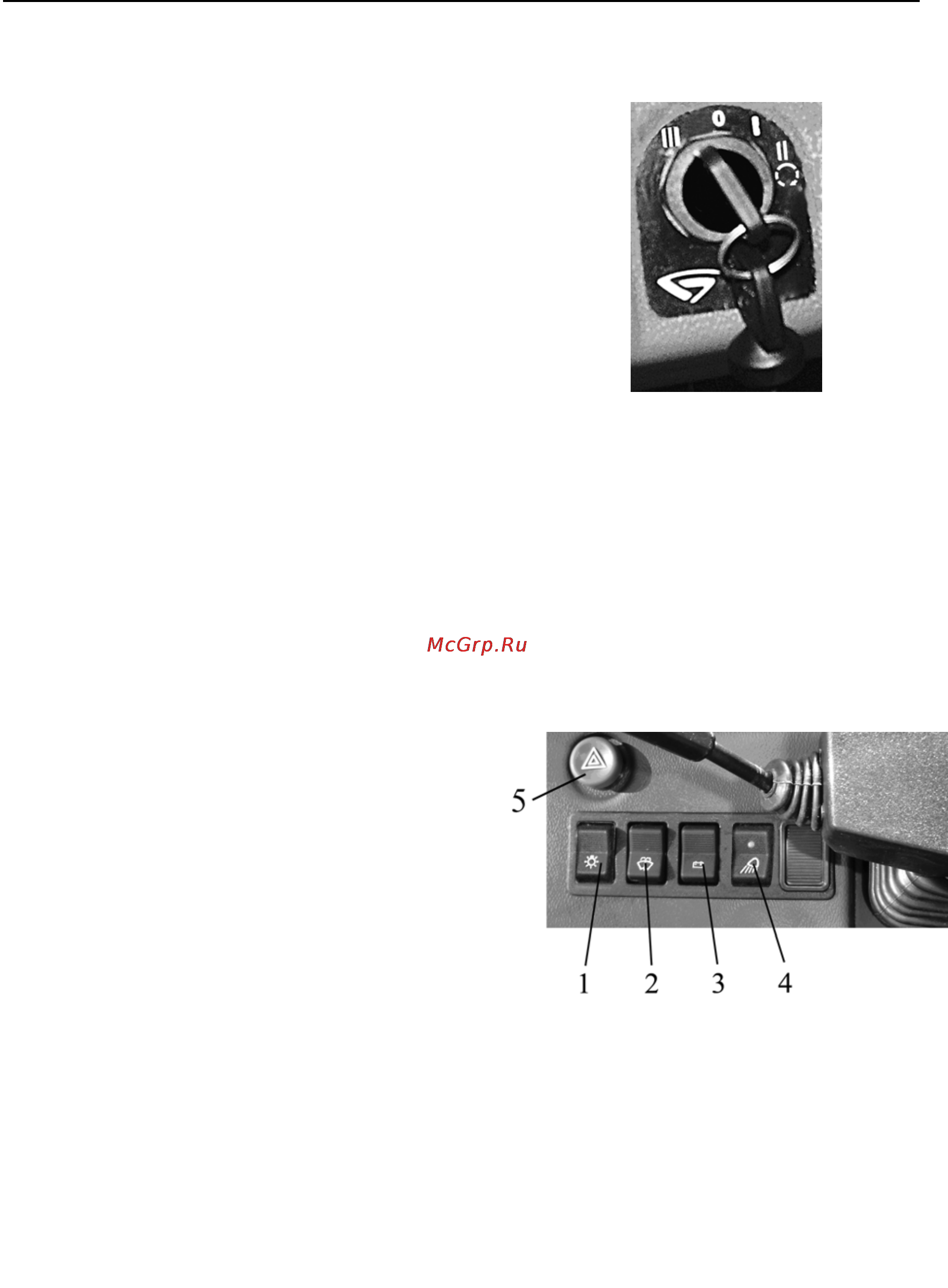

Выключатель имеет 4 положения:
• 0 – выключено;
• I – включены приборы, блок контроль-
ных ламп, свечи накаливания;
• II – включен стартер (нефиксирован-
ное положение);
• III – включен радиоприемник (поворот
ключа против часовой стрелки).
ВАЖНО! Повторное включение стартера
возможно только после возврата ключа в
положение «0» выключателя.
Для того, чтобы перевести выключатель
стартера и приборов в положение «III»,
необходимо ключ вдавить в выключатель
и повернуть его против часовой стрелки.
Выключатели и переключатели
щитка приборов
1 – центральный переключатель све-
та, имеет три положения:
- «Выключено» (утоплена верхняя на
фото часть клавиши, положение I);
- «Включены передние и задние габа-
ритные огни, освещение номерного знака,
освещение контрольно-измерительных
приборов на щитке, а также дополнитель-
ные фары на прицепной машине» (сред-
нее положение, II);
- «Включены все потребители поло-
жения
II и дорожные фары» (нижняя на
фото часть клавиши нажата до упора,
положении III).
2 – выключатель стеклоомывателя
переднего стекла. При нажатии на кла-
вишу (нефиксированно) включается
стеклоомыватель переднего стекла.
3 – дистанционный выключатель АКБ.
При нажатии на клавишу (нефиксирован-
но) дистанционного выключателя аккуму-
ляторных включаются АКБ, при повтор-
ном нажатии – выключаются.
4 – выключатель передних рабочих
фар, установленных на кронштейнах
передних фонарей. При нажатии на кла-
вишу 8 включаются две передние рабо-
чие фары, (расположенные на крон-
штейнах передних фонарей) и световой
индикатор, встроенный в клавишу.
При нажатии на кнопку включателя
аварийной световой сигнализации 5 вклю-
чается аварийная световая сигнализа-
ция. Встроенная в кнопку контрольная
лампа мигает одновременно с мигающим
светом сигнализации. При повторном на-
жатии на кнопку включателя аварийная
сигнализация отключается.
1 - центральный переключатель света; 2 - вы-
ключатель омывателя переднего стекла; 3 -
клавиша дистанционного выключения «мас-
сы» АКБ; 4 - выключатель передних рабочих
фар, установленных на кронштейнах перед-
них фонарей.
