Беларус 1220.1/1220.3 Раздел К. Регулировки
К2

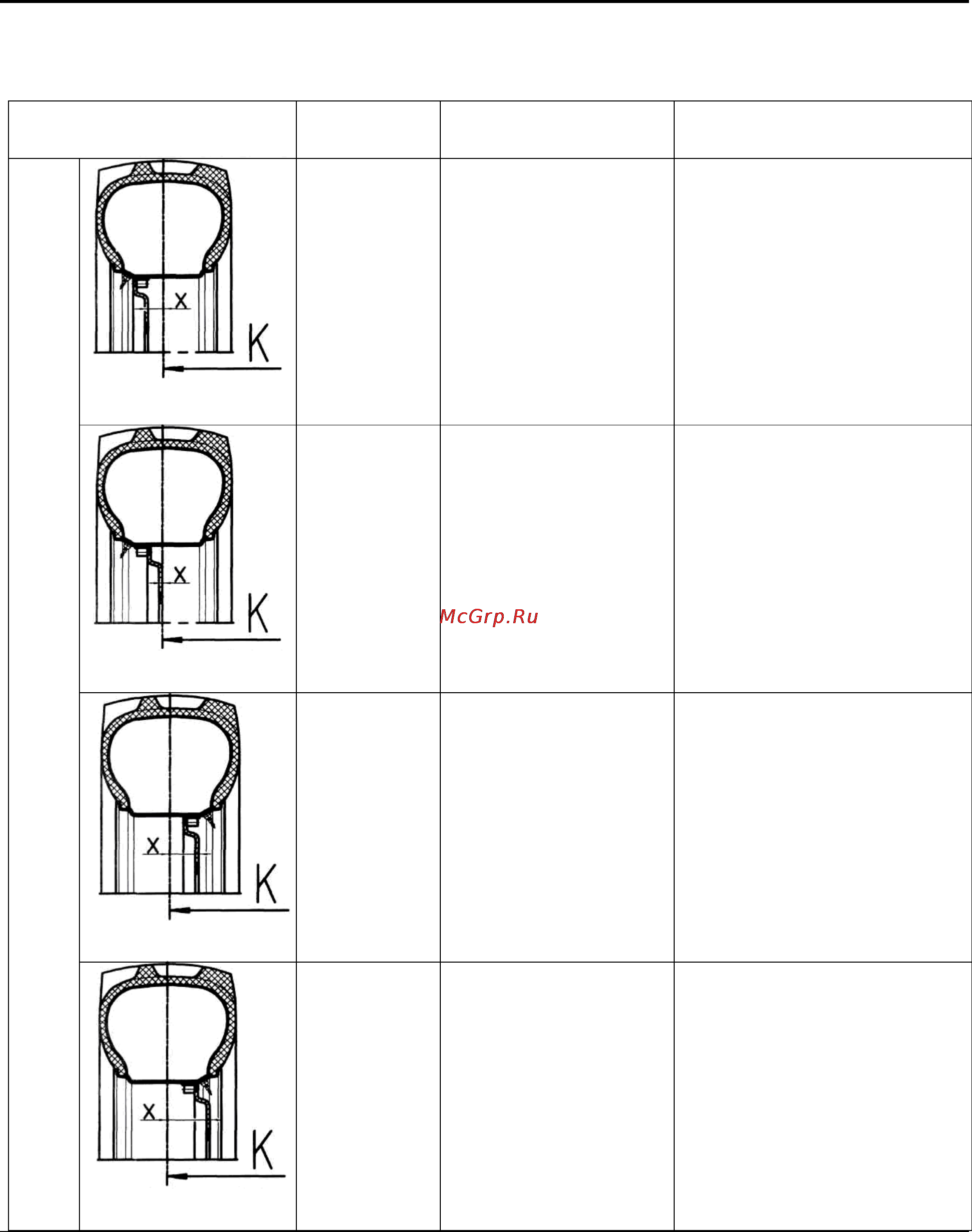

Продолжение таблицы К-1
Варианты установки
диска и обода
Вылет диска
Х, мм
Колея трактора К, мм
(шина 420/70R24)
Описание способа установки
+56 1700
Диск сопрягается с наруж-
ной поверхностью опоры.
+6 1800
Диск сопрягается с внутрен-
ней поверхностью опоры.
-102 2020
Производится поворот
обода на 180º. Диск сопря-
гается с внутренней по-
верхностью опоры.
Перестановка диска и обода
-152 2120
Производится поворот
обода на 180º. Диск сопря-
гается с наружной поверх-
ностью опоры.
.
