Беларус 1220.1/1220.3 Раздел К. Регулировки
К3
Проверка и регулировка сходимости
передних колес
Проверку и регулировку сходимости
передних колес требуется выполнять
каждые 250 часов работы трактора, а
также после изменения ширины колеи
передних колес. Перед проверкой схо-
димости передних колес обязательно
выполните проверку, и, если необходи-
мо, регулировку люфтов в шарнирах ру-
левых тяг, как указано в
разделе «Пла-
новое техническое обслуживание» на-
стоящего руководства.
Для проверки, и, при необходи-
мости, регулировки сходимости перед-
них колес тракторов «БЕЛАРУС –
1220.1/1220.3» (рис. К-1) выполните
следующее:
- установите требуемое давление в
шинах в соответствии с указаниями на-
стоящего руководства;
- на ровной площадке проедьте на
тракторе в прямом направлении не ме-
нее 3 м и остановитесь. Включите стоя-
ночный тормоз.
- замерьте расстояние "В" (рис. К-1)
между двумя противоположными точ-
ками на закраине обода, сзади перед-
ней оси на высоте оси колес.
- переместите трактор вперед так,
чтобы передние колеса повернулись
примерно на 180°, затем замерьте рас-
стояние "А" спереди передней оси, ме-
жду теми же точками, как и при измере-
нии размера "В". Схождение правиль-
ное, если измерение "А" на 0 - 8 мм
меньше измерения "В". Если схождение
не соответствует этим значениям, про-
делайте следующее:
1. Отпустите гайки 1 и 3 (рис. К-1) ре-
гулировочной трубы 2 рулевой тяги;
2. Вращая трубу, установите требуе-
мый размер схождения;
3. Затяните
гайки 1 и 3.

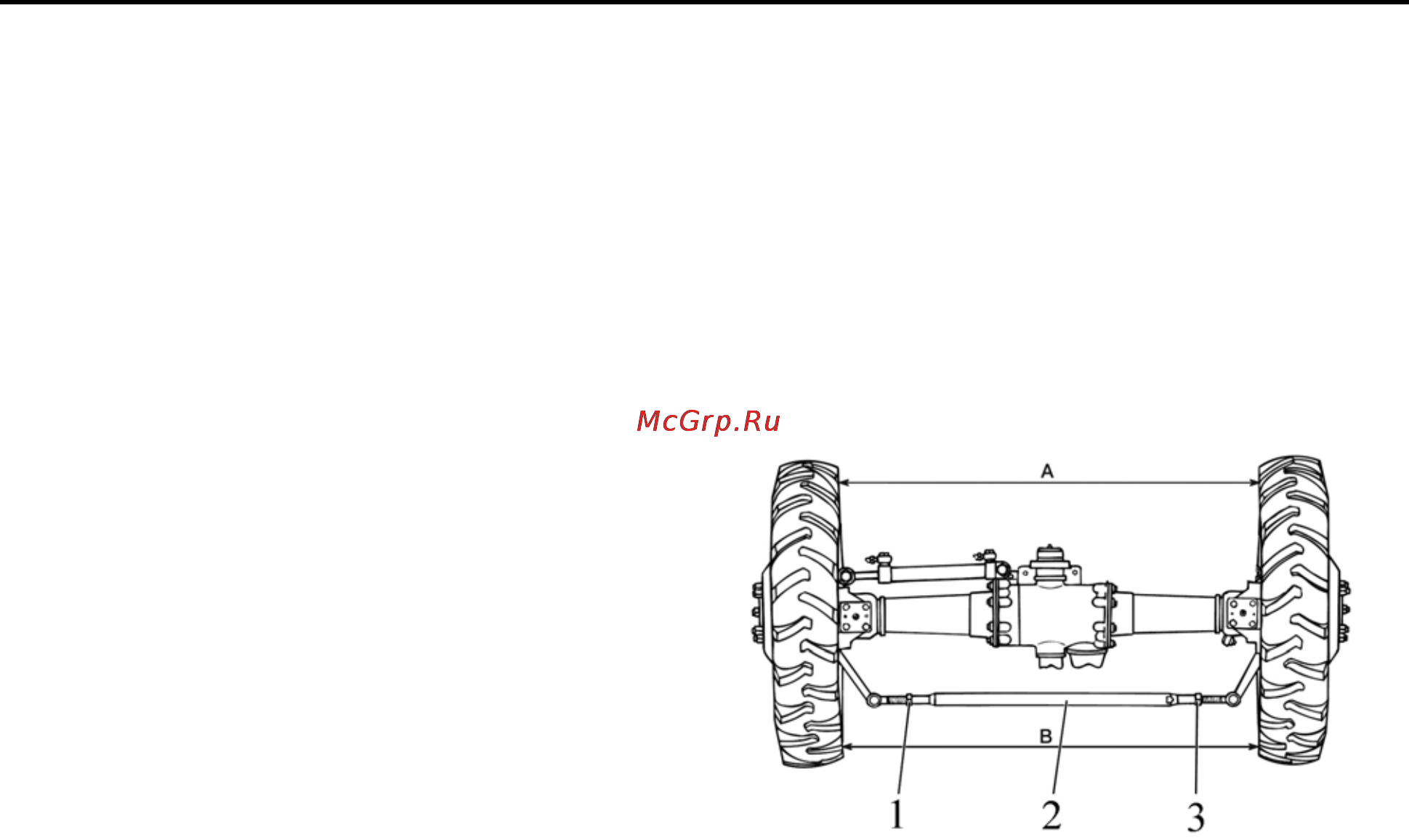

Рис. К-1. Проверка и регулировка сходимости пе-
редних колес тракторов «БЕЛАРУС - 1220.1/1220.3»
1, 3 - гайка, 2 - регулировочная труба рулевой тяги.
