Беларус 1220.1/1220.3 Раздел Н. Плановое техническое обслуживание
Н19
Через каждые 500 часов работы
Выполните операции предыдущего ТО
и следующие операции:
Операция 22. Проверка зазора между
клапанами и коромыслами
Примечание: Проверку зазоров про-
изводите на холодном дизеле, пред-
варительно проверив затяжку болтов
головки цилиндров (Операция 37).
• Снимите колпаки крышек головок ци-
линдров.
• Проверьте затяжку болтов и гаек
крепления стоек осей коромысел
(60…90 Н•м).
• Проверните коленчатый вал до мо-
мента перекрытия клапанов в первом
цилиндре (впускной клапан начинает
открываться, а выпускной — закан-
чивает закрываться).
• Отрегулируйте зазоры в 3, 5, 7, 10,
11 и 12 клапанах (отсчет от вентиля-
тора).
ВНИМАНИЕ: Зазор между бойком ко-
ромысла и торцом стержня клапана при
проверке на непрогретом дизеле ( тем-
пература воды и масла не более 60 .С)
должен быть:
1) впускные клапаны -
25,0
05,0
10,0
+
−
мм;
2) выпускные клапаны -
05,0
10,0
45,0
+
−
мм.
При регулировке зазор между торцом
стержня клапана и бойком ко-
ромысла на непрогретом дизеле уста-
навливайте:
1) впускные клапаны - 0,25
-0,05
мм;
2) выпускные клапаны – 0,45
-0,05
мм;
• Проверните коленчатый вал на 360°,
установив перекрытие в шестом ци-
линдре, и отрегулируйте зазоры в 1,
2, 4, 6, 8 и 9 клапанах.

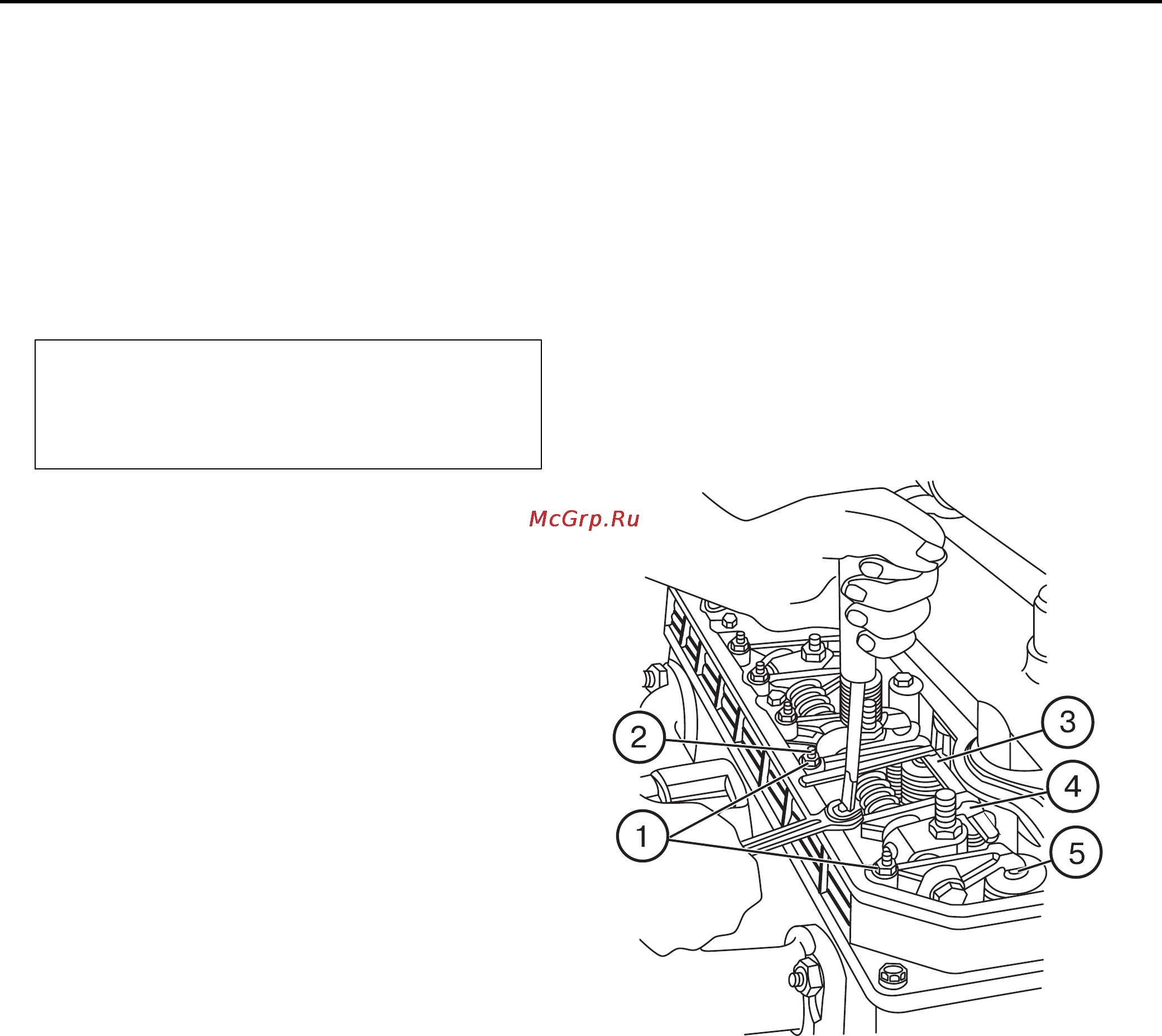

• Чтобы отрегулировать зазор, отпус-
тите контргайку (1) регулировочного
винта (2) и с помощью ключа и от-
вертки установите необходимый за-
зор по щупу (3). После установки за-
зора затяните контргайку (1) и снова
проверьте зазор щупом.
• По окончании регулировки установи-
те на место снятые детали.
