Беларус 1220.1/1220.3 Раздел Н. Плановое техническое обслуживание
Н20
Операция 23. Проверка уровня масла
в корпусах «мокрых» тормозов

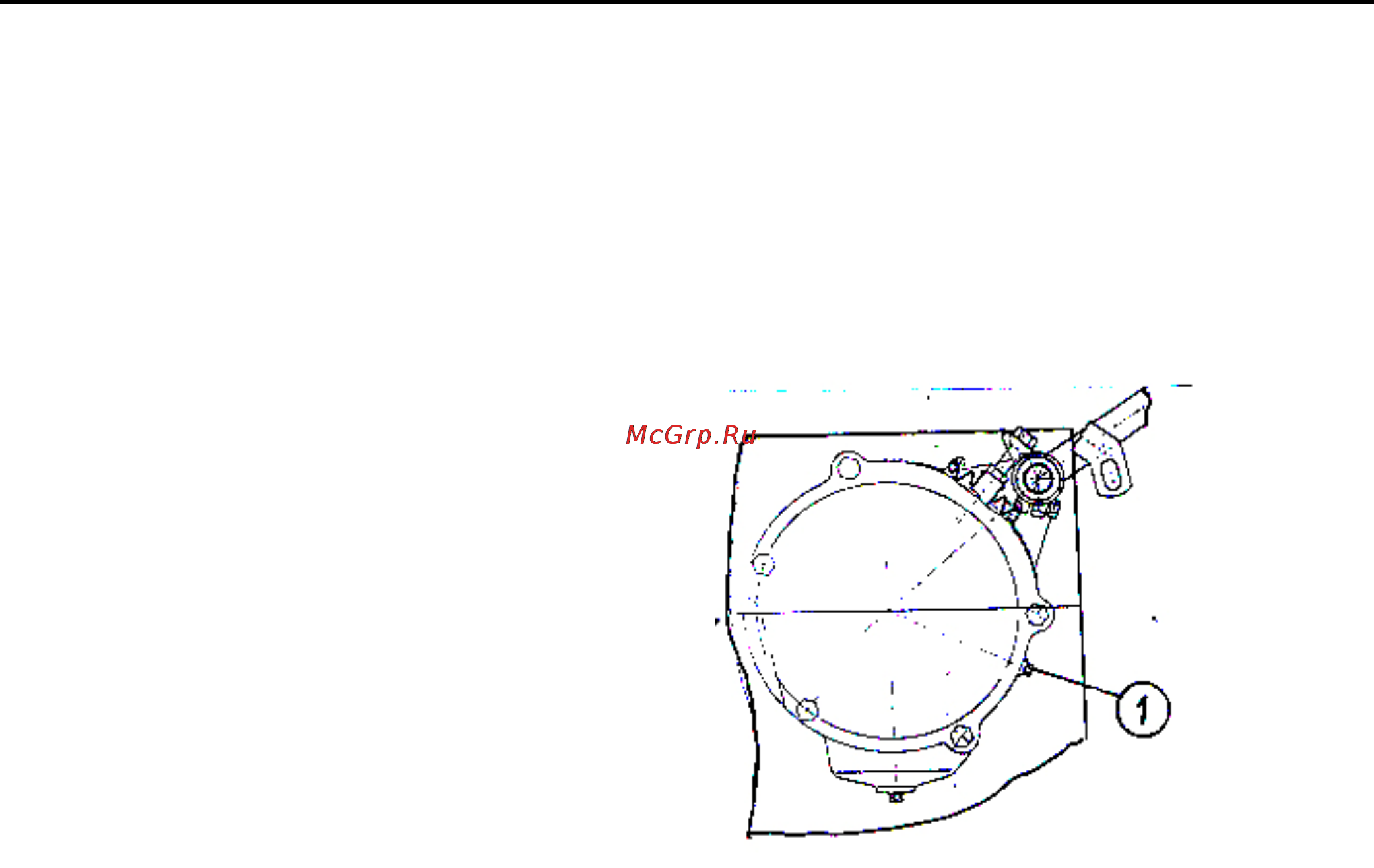

• Проверьте уровень масла в левом и
правом корпусах. Уровень масла дол-
жен быть до нижней кромки контроль-
но-заливного отверстия, закрываемого
пробкой (1).
