Беларус 1220.1/1220.3 Раздел Г. Органы управления и приборы

Г5

Индикатор комбинированный АР80.3813 (1)

Индикатор комбинированный (далее ИК) и пульт управления (далее ПУ) контро-

лируют эксплуатационные параметры систем и агрегатов тракторов «Беларус» и

предоставляют информацию водителю о нарушении работы или о выходе из

строя какой-либо системы.

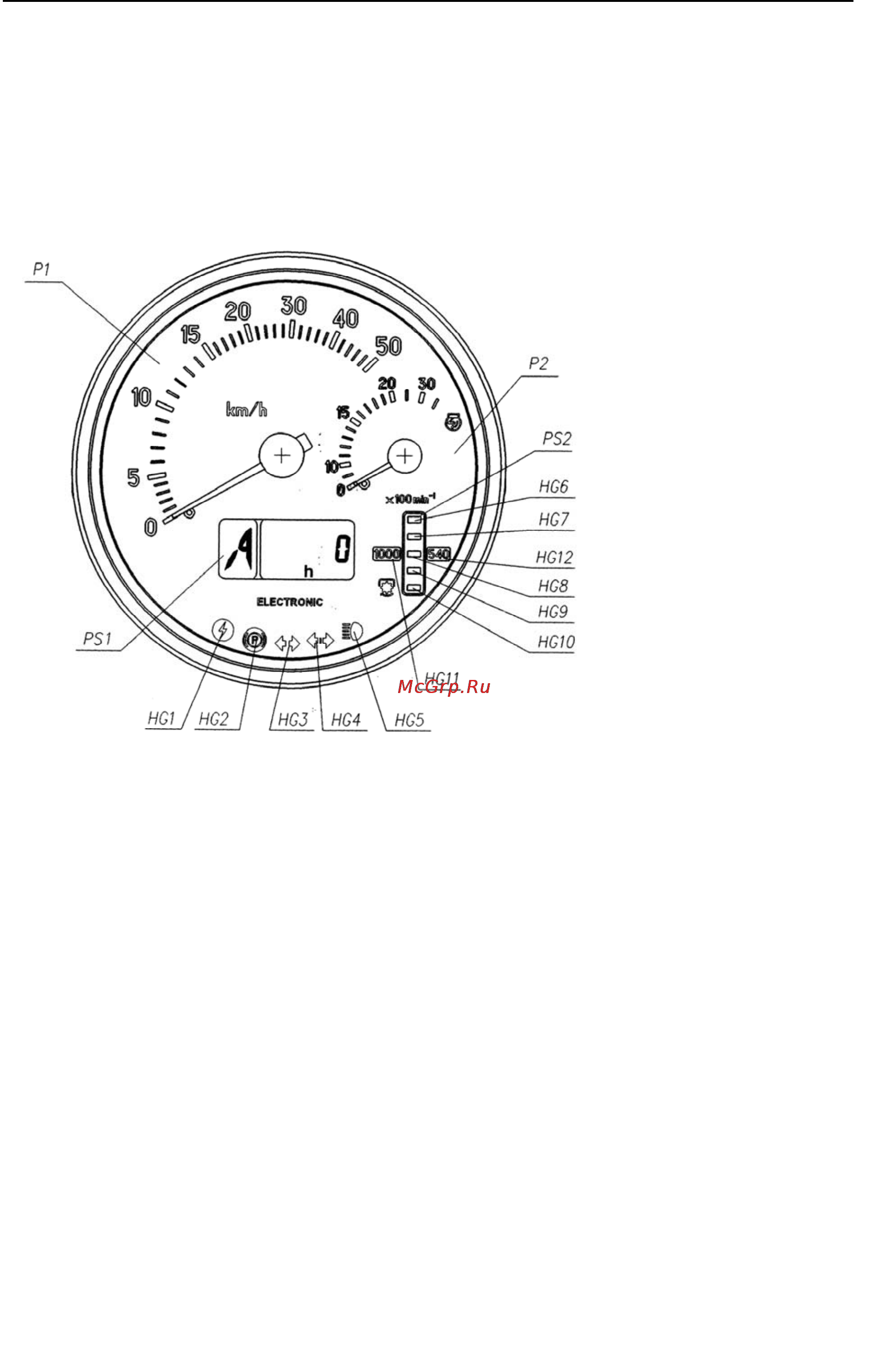

В состав ИК входят ука-

затели и сигнальные

лампы-сигнализаторы,

контролирующие сле-

дующие параметры:

Р1 – указатель скорости

(стрелочный индикатор);

Р2 – указатель оборотов

двигателя (стрелочный

индикатор);

РS1- ЖКИ, многофунк-

циональный индикатор

(подробное описание и

принцип работы ; РS1

см. ниже)

РS2 – указатель оборотов ВОМ (световой индикатор);

HG1 – контрольная лампа-сигнализатор повышенного напряжения бортовой сети

(красного цвета);

HG2 – контрольная лампа-сигнализатор включения стояночного тормоза (красного

цвета);

HG3 – контрольная лампа-индикатор включения указателей поворотов трактора

(зеленый цвета);

HG4 – контрольная лампа-индикатор включения указателей поворотов прицепа

(зеленого цвета);

HG5 – контрольная лампа-индикатор включения дальнего света фар (синего цве-

та);

HG6, HG10 – сегменты шкалы ВОМ (желтый);

HG7… HG9 – сегменты шкалы ВОМ (зеленый);

HG11, HG12 – сигнализатор диапазона шкалы ВОМ (желтый);
