Беларус 1220.1/1220.3 Раздел В. Технические данные
В2

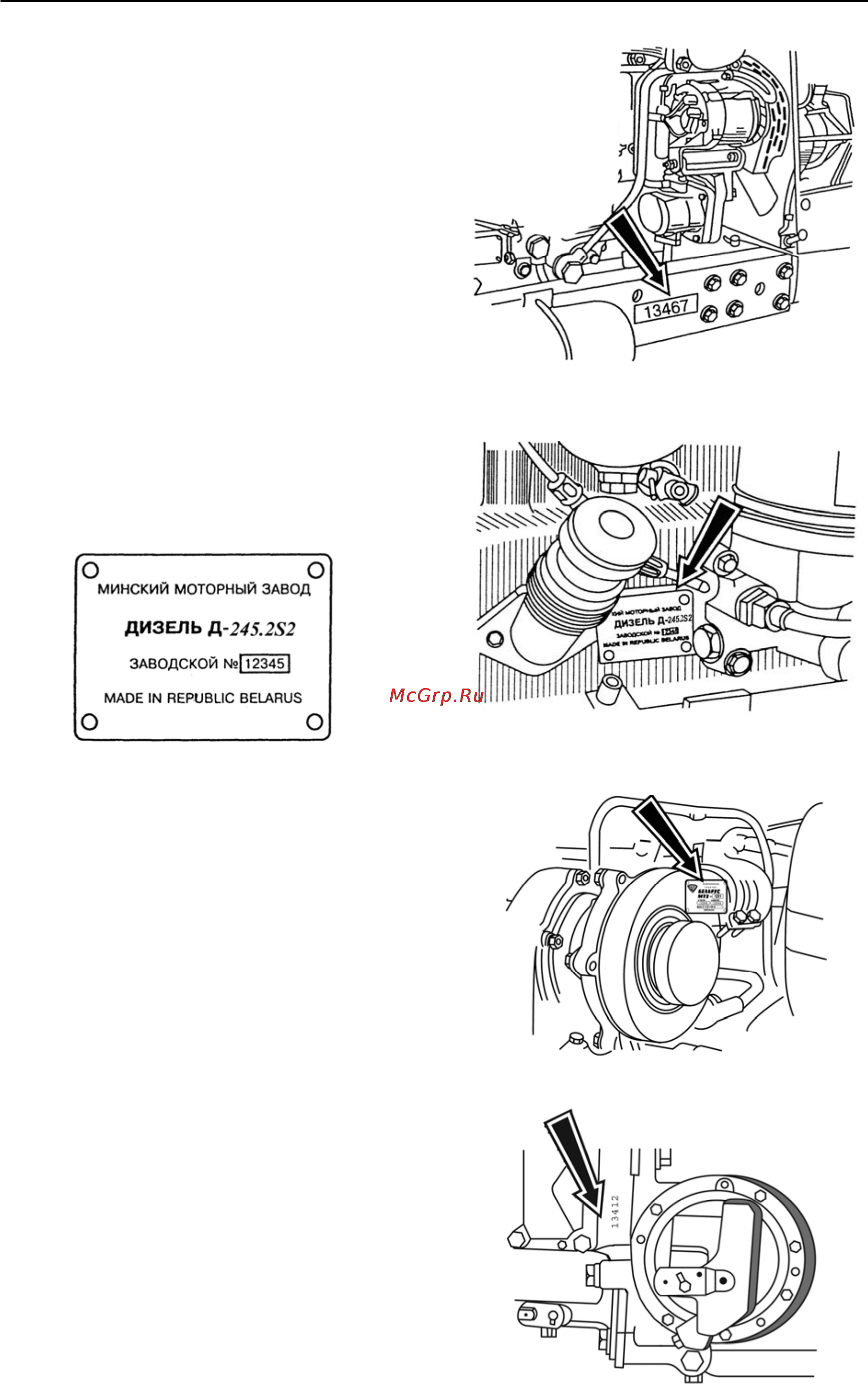

Серийный номер трактора дублиру-
ется на правом лонжероне
Серийный номер дизеля дублирует-
ся на фирменной табличке, прикреп-
ленной к блоку цилиндров слева.
Номер турбокомпрессора дизеля
Номер корпуса муфты сцепления
