Беларус 1220.1/1220.3 Раздел К. Регулировки

К18

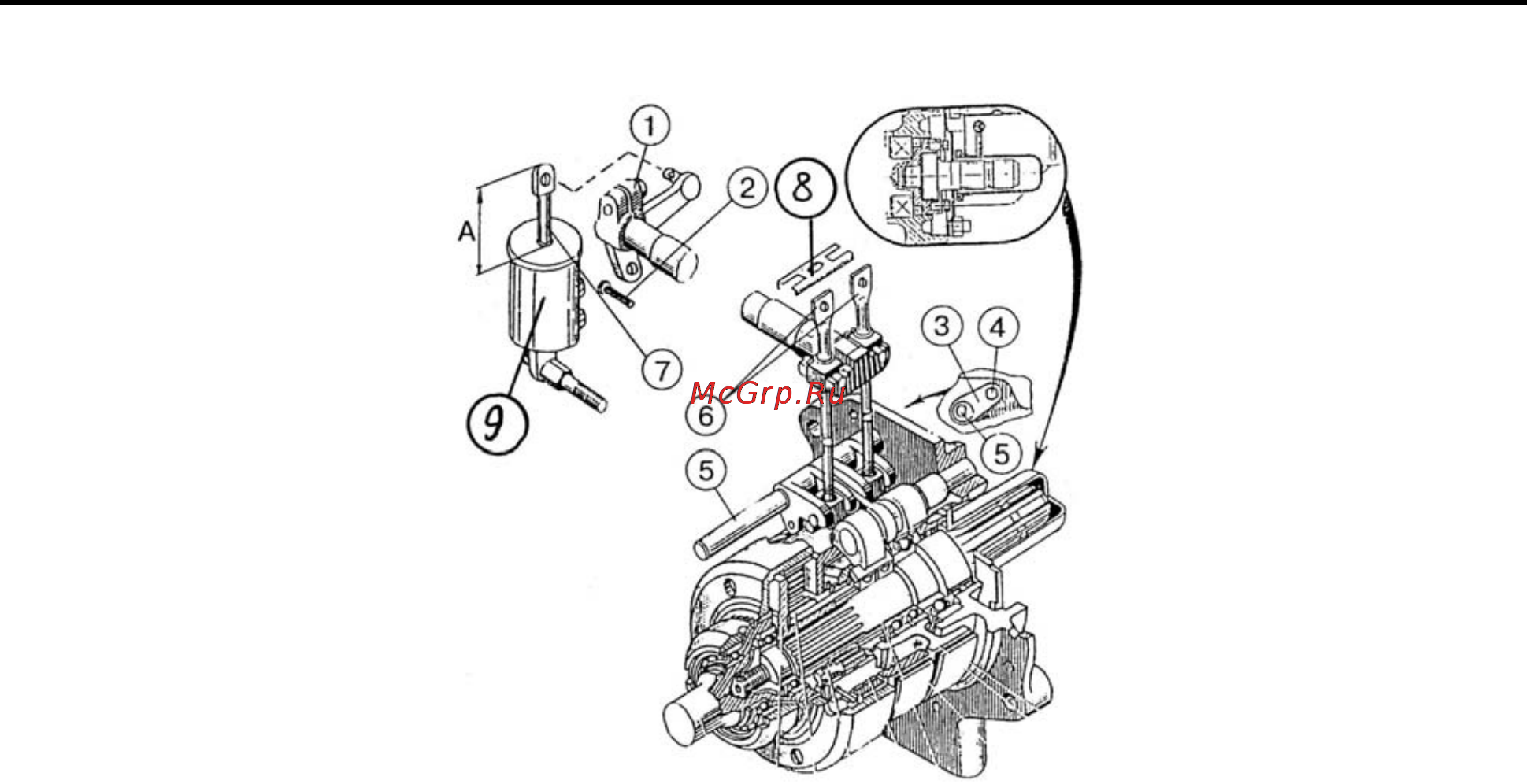

1 – рычаг; 2 – технологический болт; 3 – стопорная пластина; 4 – болт; 5 – эксцентриковая ось;

6 - регулировочные винты; 7 – шток; 8 – стопорная пластина; 9 – гидроцилиндр.

Рис. К-12

Внешняя подрегулировка тормозных лент

В эксплуатации регулировку тормоз-

ных лент ВОМ производите в случае,

если:

- ВОМ пробуксовывает;

- вышеприведенная регулировка за-

зора в ленточных тормоза ВОМ не по-

могает.

При сборке на предприятии-

изготовителе или при ремонте эксцен-

триковая ось (5) (рис. К-12) устанавли-

вается в лыской вертикально справа и

фиксируется стопорной пластиной (3) и

болтом (4);

Порядок проведения подрегулиров-

ки следующий:

Если зазоры в ленточных тормозах

отрегулированы, но ВОМ не передает

полного момента, значит, выбран запас

по регулировке (значительный износ

накладок лент тормоза).

В этом случае 1) выверните винты (6)

на 5…7 оборотов, поверните эксцен-

триковый вал (5) механизма внешней

регулировки на 180 градусов и зафик-

сируйте стопорной пластиной (3) и бол-

том (4). Произвести заново регулировку

зазоров в ленточных тормозах.

Если неисправность не устранена,

замените ленты ВОМ.
