Беларус 1220.1/1220.3 Раздел Н. Плановое техническое обслуживание
Н17
Вместо сборного фильтра 245-
1017030 со сменным бумажным фильт-
рующим элементом допускается уста-
новка фильтров-патронов неразборного
типа имеющих в конструкции противо-
дренажный и перепускной клапаны с
основными габаритными размерами по:
диаметру – 95…105 мм; высоте –
140…160 мм; посадочной резьбе –
3/4-16 UNF.
Операция 18. Слив отстоя из фильт-
ра тонкой очистки топлива дизеля
Слив
отстоя производите через каж-
дые 250 часов работы дизеля.

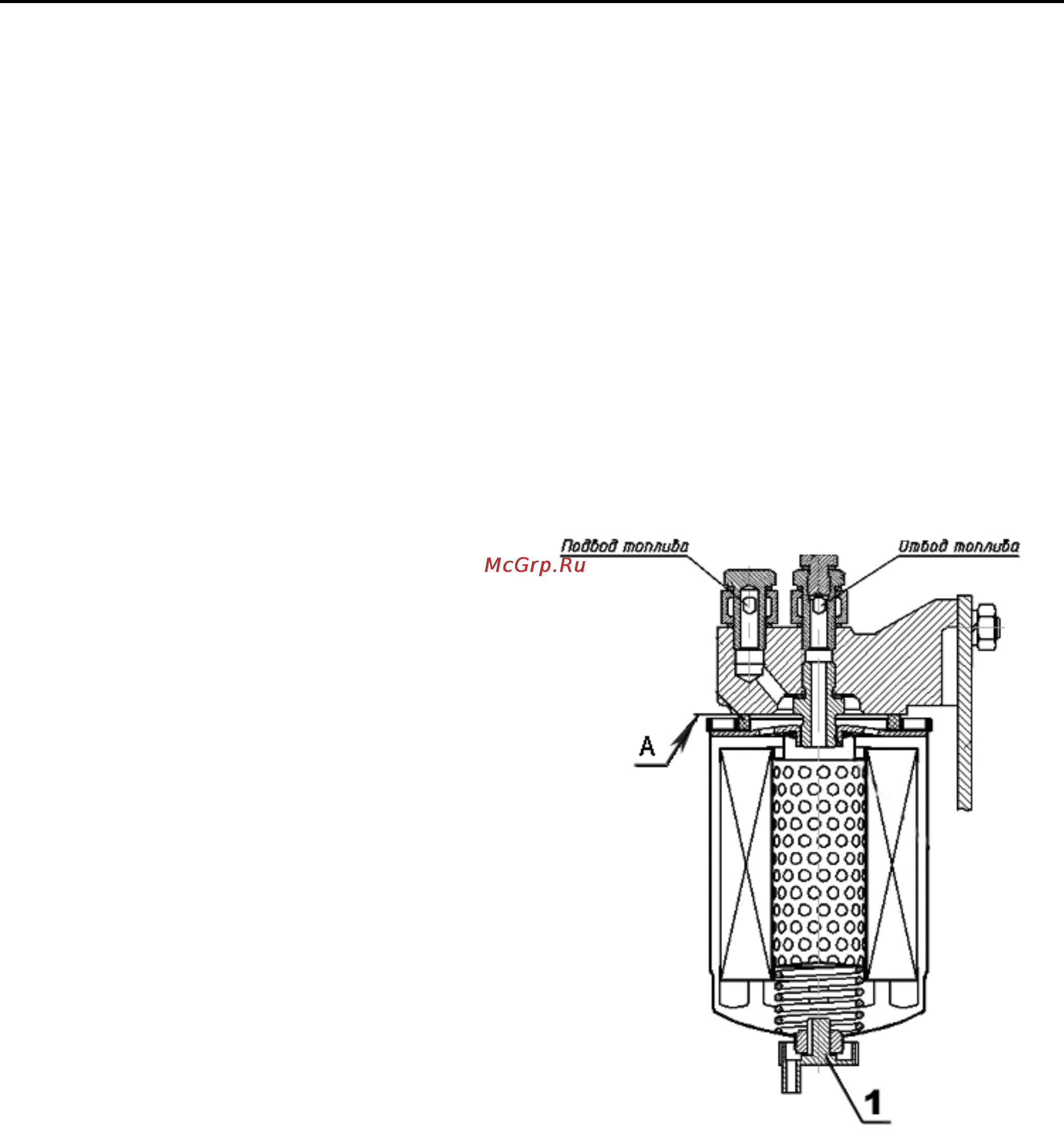

Отверните пробку 1 в нижней части
фильтра тонкой очистки топлива на
2…3 оборота в соответствии с рисун-
ком слейте отстой до появления чисто-
го топлива. Заверните пробку.
