Состояние аппарата
WorkCentre 5019/5021
Руководство пользователя
9-2
3. Введите номер отчета для печати и нажмите кнопку Старт.
Примечание. Чтобы остановить выполняемую работу печати, нажмите кнопку Стоп.
После завершения работы печати на схеме состояния аппарата отображается показанная на
рисунке диаграмма.
4. После завершения печати нажмите кнопку Вход/Выход для выхода из режима системного
администратора.
Примечание. После выхода из режима системного администратора кнопка Вход/Выход
гаснет.

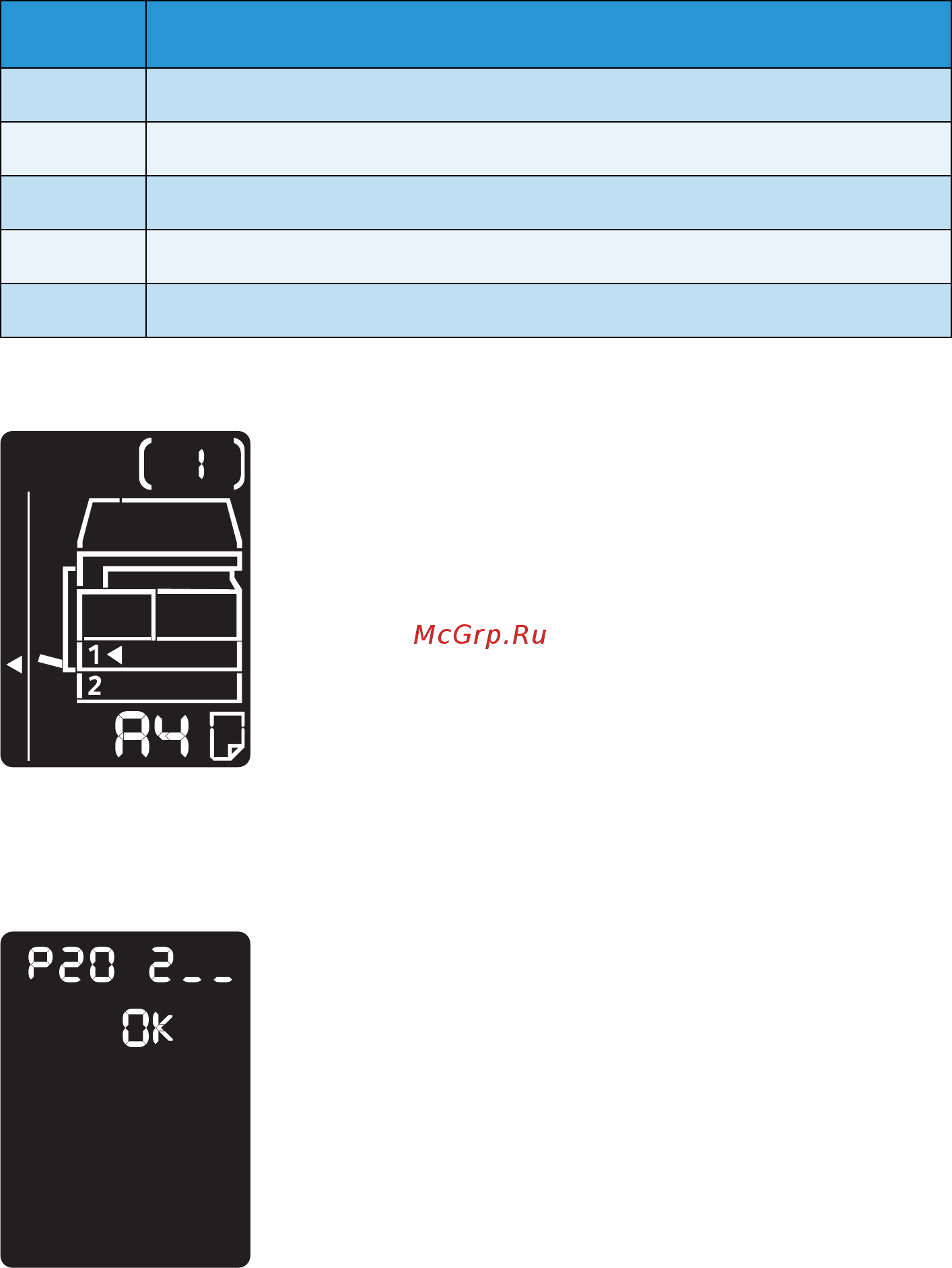

Номер Описание
1 Отчет о настройках системы
2 Отчет о настройках режимов
3 Отчет журнала работ
4 Отчет журнала ошибок
5 Отчет счетчика работ
