Обслуживание
WorkCentre 5019/5021
Руководство пользователя
10-12

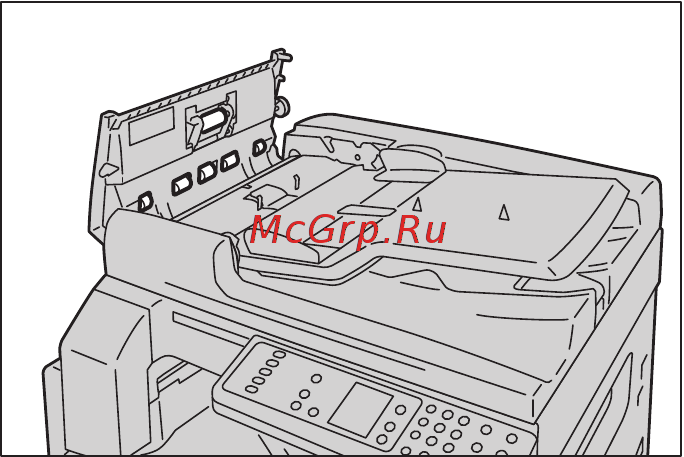

2. Поворачивая ролики, протрите их мягкой тканью, смоченной водой.
Примечания
• Не используйте никаких чистящих средств, кроме воды и нейтрального моющего
средства.
• Чтобы не допустить попадания капель воды в аппарат, ткань следует хорошо
отжать. Попадание воды в аппарат может привести к сбоем в его работе.
• Если грязь удалить не удается, аккуратно протрите ролики мягкой тканью,
смоченной небольшим количеством нейтрального моющего средства.
3. Закройте верхнюю крышку податчика оригиналов, чтобы она защелкнулась, и убедитесь,
что крышка плотно прилегает к податчику с обеих сторон.
