Краткое описание аппарата
WorkCentre 5019/5021
Руководство пользователя
3-20

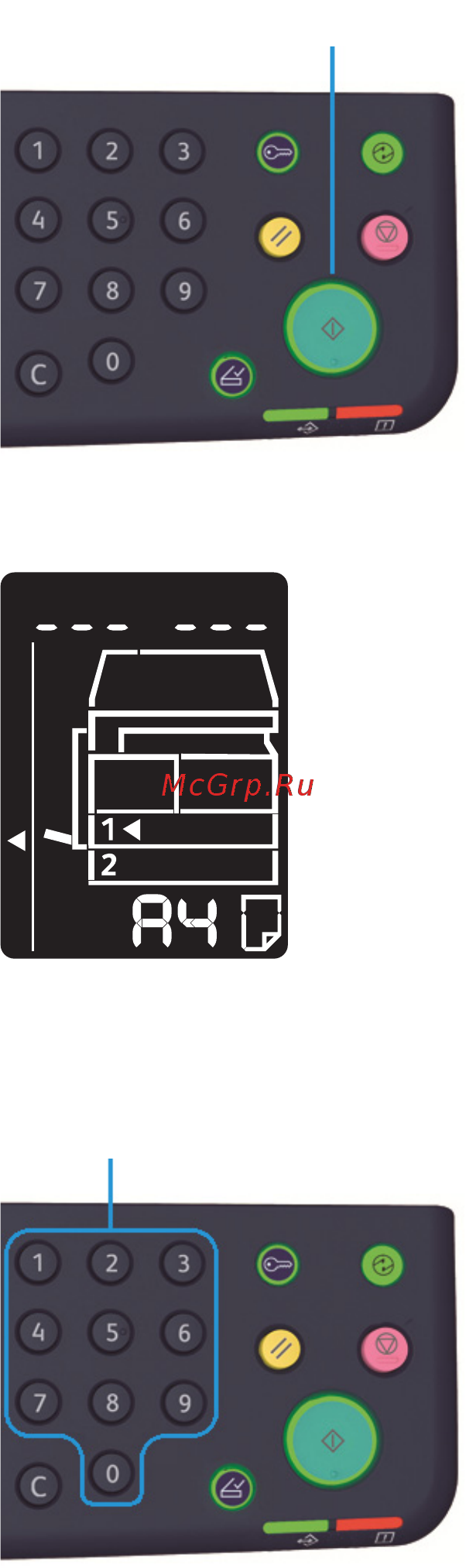

2. Для подтверждения введенного номера нажмите кнопку Старт.
На схеме состояния аппарата отображается «_ _ _ _ _ _».
3. Введите пароль, соответствующий введенному с цифровой клавиатуры номеру учетной
записи.
Кнопка Старт
Цифровая клавиатура
