Краткое описание аппарата
WorkCentre 5019/5021
Руководство пользователя
3-22
После входа в систему аппарата кнопка Вход/Выход продолжает подсвечиваться.
Примечания
• Для работ сканирования и печати вход в систему аппарата не требуется.
• Для выхода из системы снова нажмите кнопку Вход/Выход.

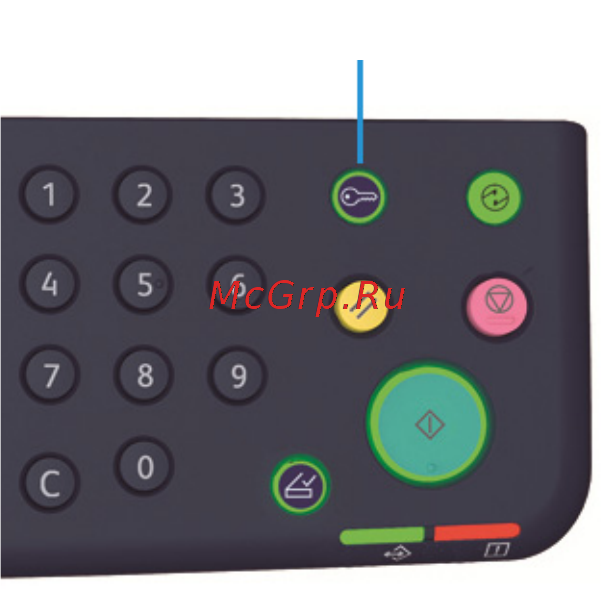

Кнопка Вход/Выход
