15
Vue d’ensemble des composants

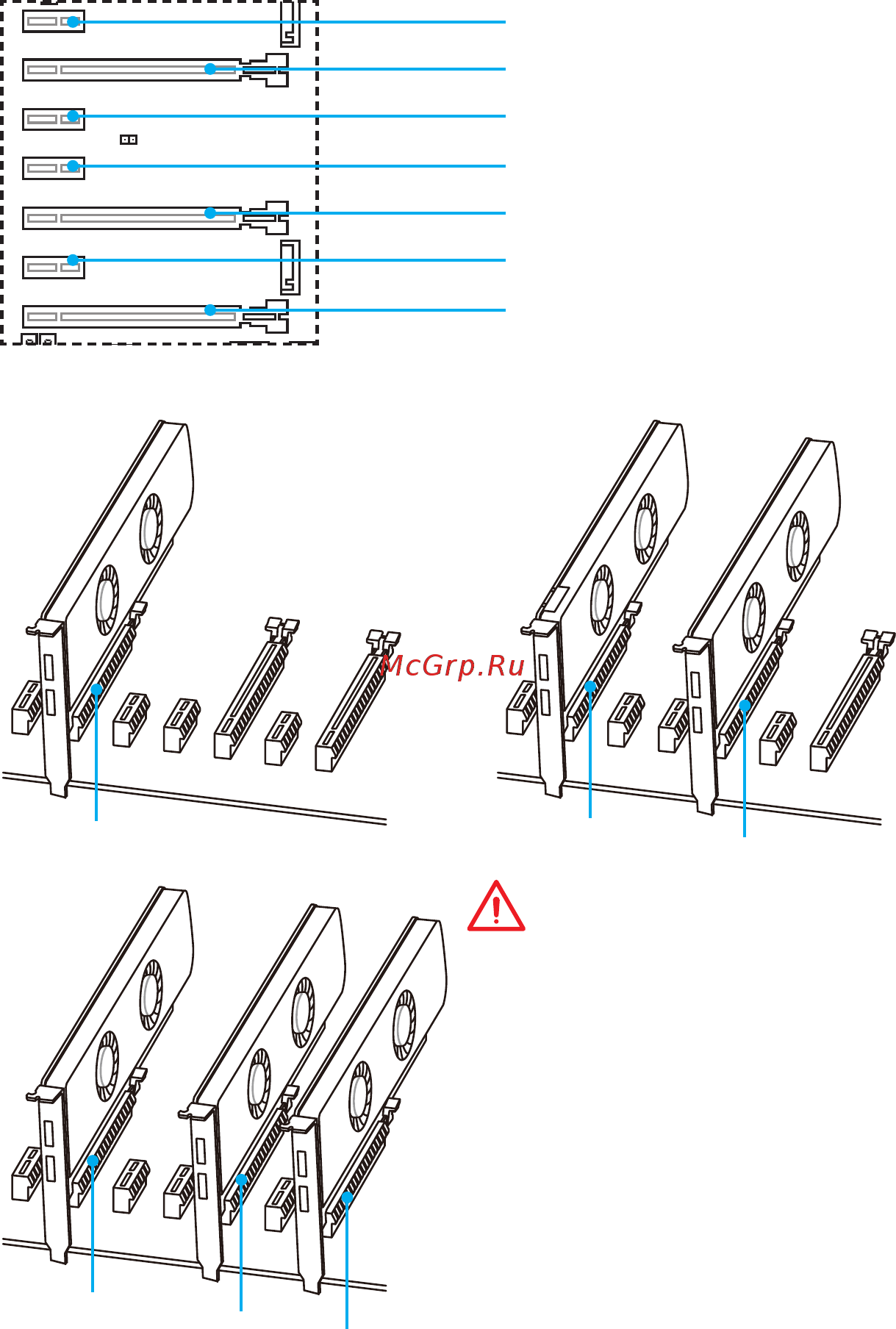

PCI_E1~7 : Slots d'extention PCIe
PCI_E1 : Slot PCIe 3.0 x1
PCI_E2 : Slot PCIe 3.0 x16
PCI_E3 : Slot PCIe 3.0 x1
PCI_E4 : Slot PCIe 3.0 x1
PCI_E5 : Slot PCIe 3.0 x8
PCI_E6 : Slot PCIe 3.0 x1
PCI_E7 : Slot PCIe 3.0 x4
x16
x8
x8
x8
x8
x4
Installation recommandée pour une configuration multi-GPU
Important
●
Lorsqu’un périphérique M.2 PCIe est
installé sur le slot M2_1 en même
temps qu’un périphérique PCIe x1 sur
le slot PCI_E4, il ne pourra fonctionner
que par l’intermédiare de l’interface
PCIe 3.0 x2.
●
Le débit du slot PCI_E7 passera de x4
à x2 lorsqu’une carte d’extension sera
installée sur le slot PCI_E3/ PCI_E6.
●
Veuillez à toujours mettre l’ordinateur
hors tension et à débrancher le
cordon d’alimentation avant d’installer
les cartes d’extension. Lisez la
documentation des cartes pour vérifier
si un composant ou un logiciel doit être
modifé.
