15
Übersicht der Komponenten

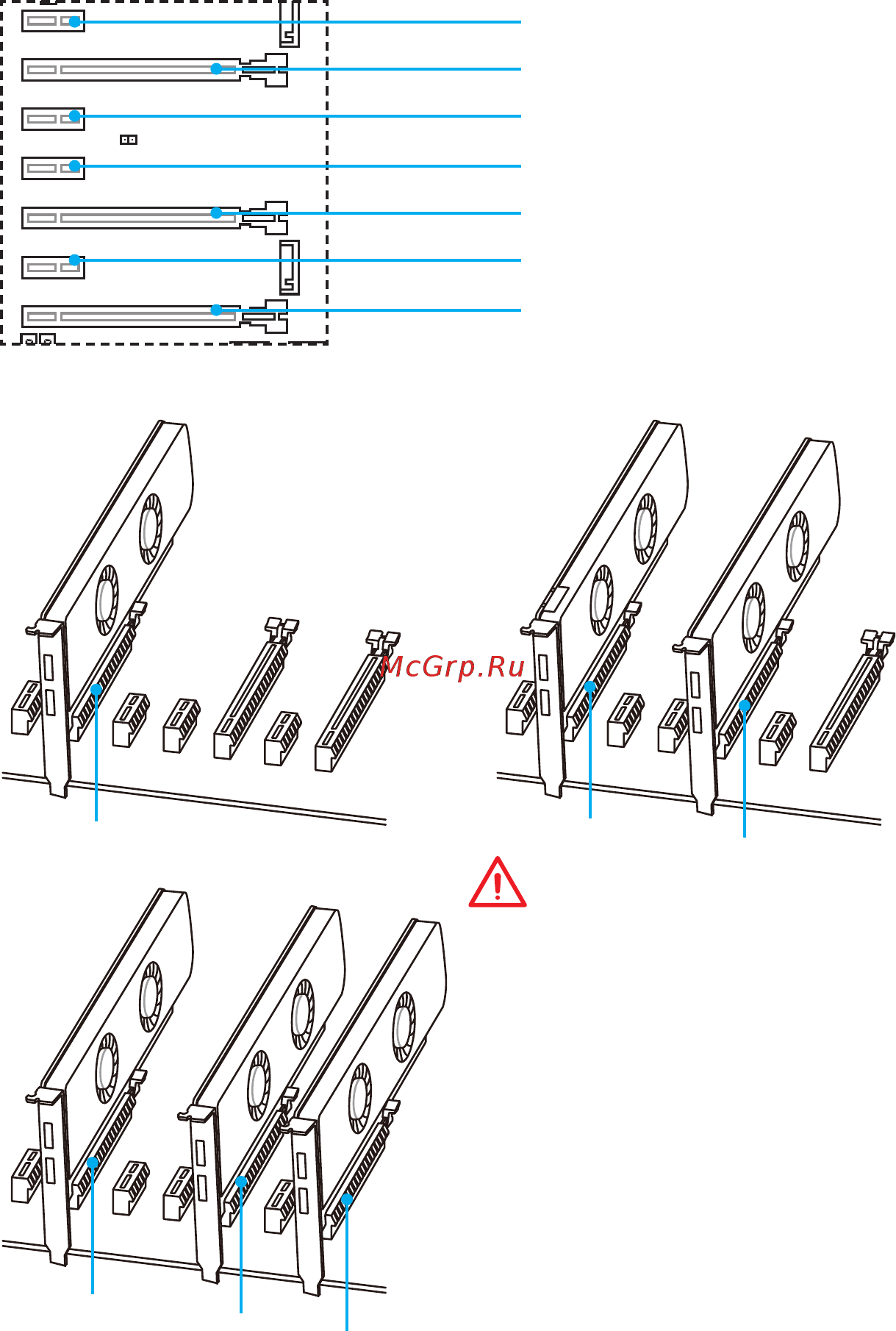

PCI_E1~7: PCIe Erweiterungssteckplätze
PCI_E1: PCIe 3.0 x1-Steckplatz
PCI_E2: PCIe 3.0 x16-Steckplatz
PCI_E3: PCIe 3.0 x1-Steckplatz
PCI_E4: PCIe 3.0 x1-Steckplatz
PCI_E5: PCIe 3.0 x8-Steckplatz
PCI_E6: PCIe 3.0 x1-Steckplatz
PCI_E7: PCIe 3.0 x4-Steckplatz
x16
x8
x8
Mehrere Grafikkarten Einbauempfehlung
Wichtig
●
Der M2_1 Slot läuft nur auf PCIe 3.0
x2 Geschwindigkeit, wenn ein M.2
PCIe Gerät auf dem M2_1 Slot, und
gleichzeitig ein PCIe x1 Gerät auf dem
PCI_E4 Slot installiert sind.
●
Der PCI_E7 Slot wird von x4
zu x2 verlangsamt, wenn eine
Erweiterungskarte im PCI_E3/ PCI_E6
Slot eingebaut ist.
●
Achten Sie darauf, dass Sie den
Strom abschalten und das Netzkabel
aus der Steckdose herausziehen,
bevor Sie eine Erweiterungskarte
installieren oder entfernen. Lesen
Sie bitte auch die Dokumentation der
Erweiterungskarte, um notwendige
zusätzliche Hardware oder Software-
Änderungen zu überprüfen.
x8
x8
x4
