18
Übersicht der Komponenten
Wichtig
●
Der M2_1 Slot läuft nur auf PCIe 3.0 x2
Geschwindigkeit, wenn ein M.2 PCIe Gerät auf dem
M2_1 Slot, und gleichzeitig ein PCIe x1 Gerät auf dem
PCI_E4 Slot installiert sind.
●
Intel
®
RST unterstützt nur PCIe M.2 SSD mit UEFI
ROM, Legacy-ROM wird NICHT unterstützt.
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie
im Video.
http://youtu.be/JCTFABytrYA

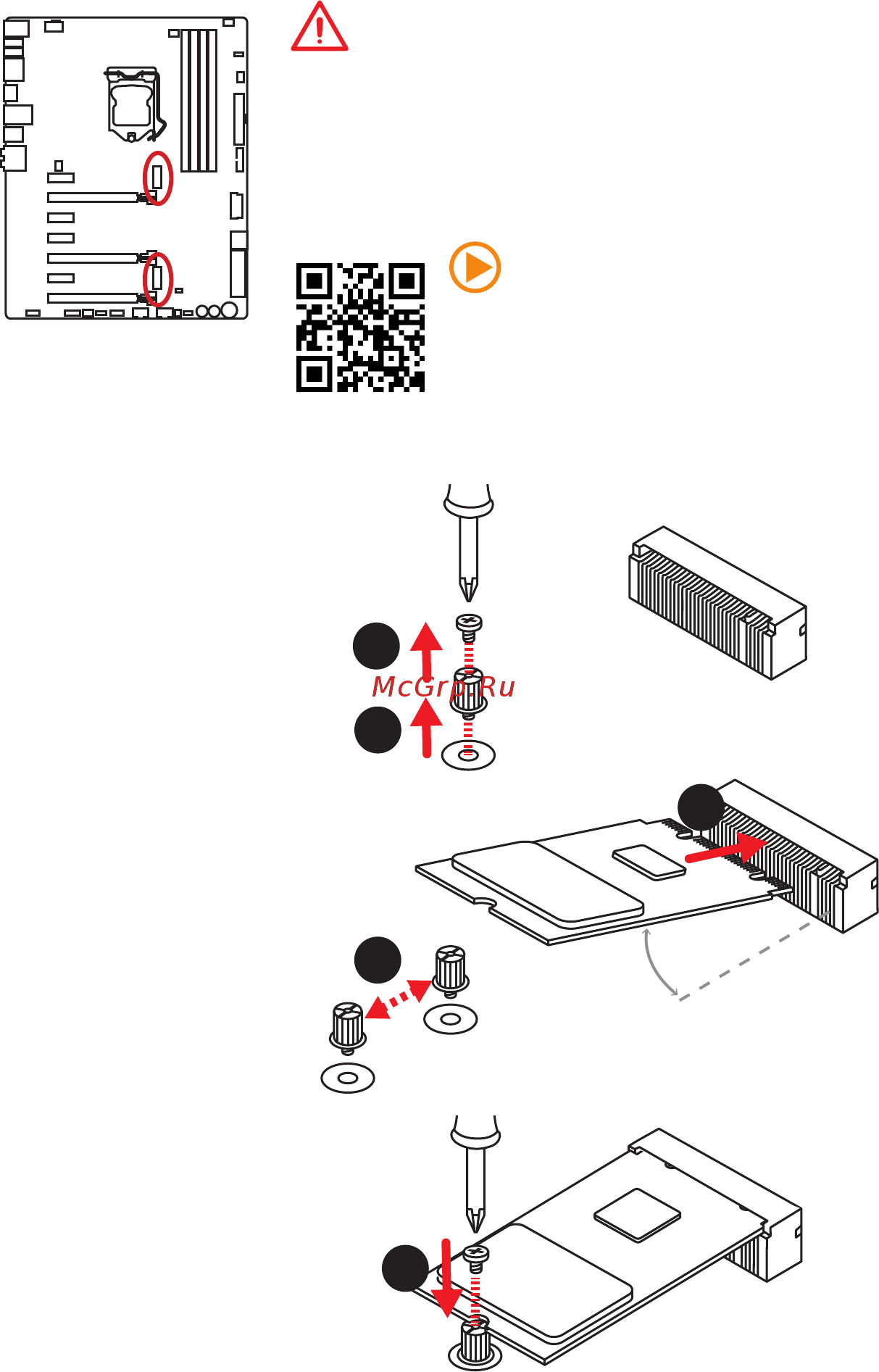

Installation eines M.2 Moduls
M2_1~2: M.2 Steckplätze
1
2
3
30°
3. Befestigen Sie den
Schraubsockel in das
Loch, welches zur Länge
des M.2 Moduls passt.
4. Stecken Sie das
M2-Modul in den M2-
Steckplatz in einem
30-Grad-Winkel.
5. Setzen Sie die Schraube
in der Aussparung an der
Hinterkante des M2-
Modul und schrauben Sie
sie in den Schraubsockel.
1. Entfernen Sie die
Scharube aus dem
Schraubsockel.
2. Entfernen Sie den
Schraubsockel.
4
5
M2_2
M2_1
