30

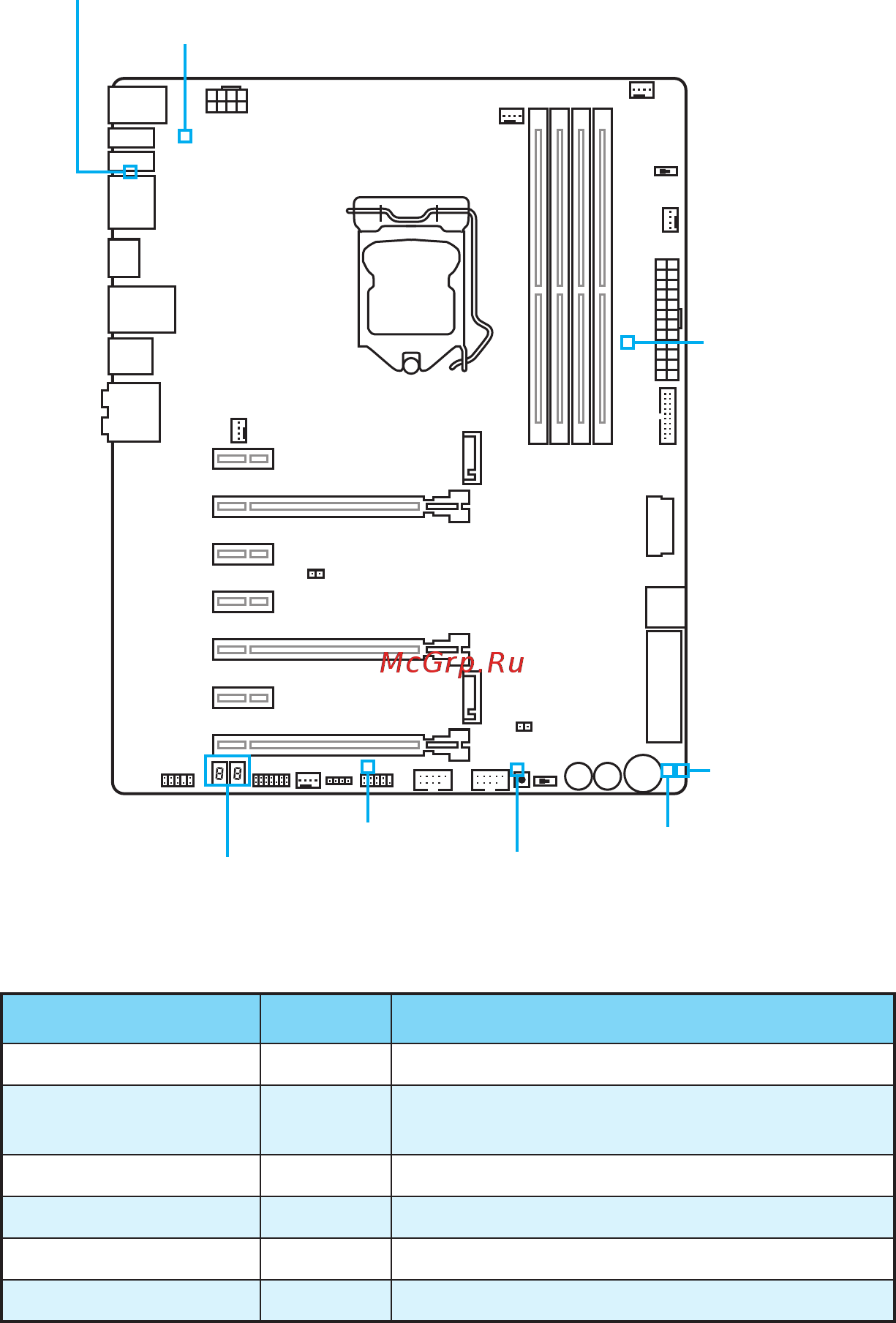

Indicateurs d’état LED
Indicateurs d’état LED
BIOS FLASHBACK+ LED
BIOS FLASHBACK+ LED
Debug Code LED
XMP LED
HDD LED
HOTKEY LED
GAME BOOST HW LED
GAME BOOST SW LED
Tableau explicatif de l’état des LED
LED Etat LED Description
Disque dur Clignote Disque dur en activité
GAME BOOST HW Rouge
GAME BOOST contrôlé par le bouton
physique
GAME BOOST SW Vert GAME BOOST contrôlé par le BIOS
XMP Rouge XMP activé
HOTKEY Rouge Fonction HOTKEY est activée
BIOS FLASHBACK+ Clignote Flash BIOS en cours
