22
Компоненты материнской платы

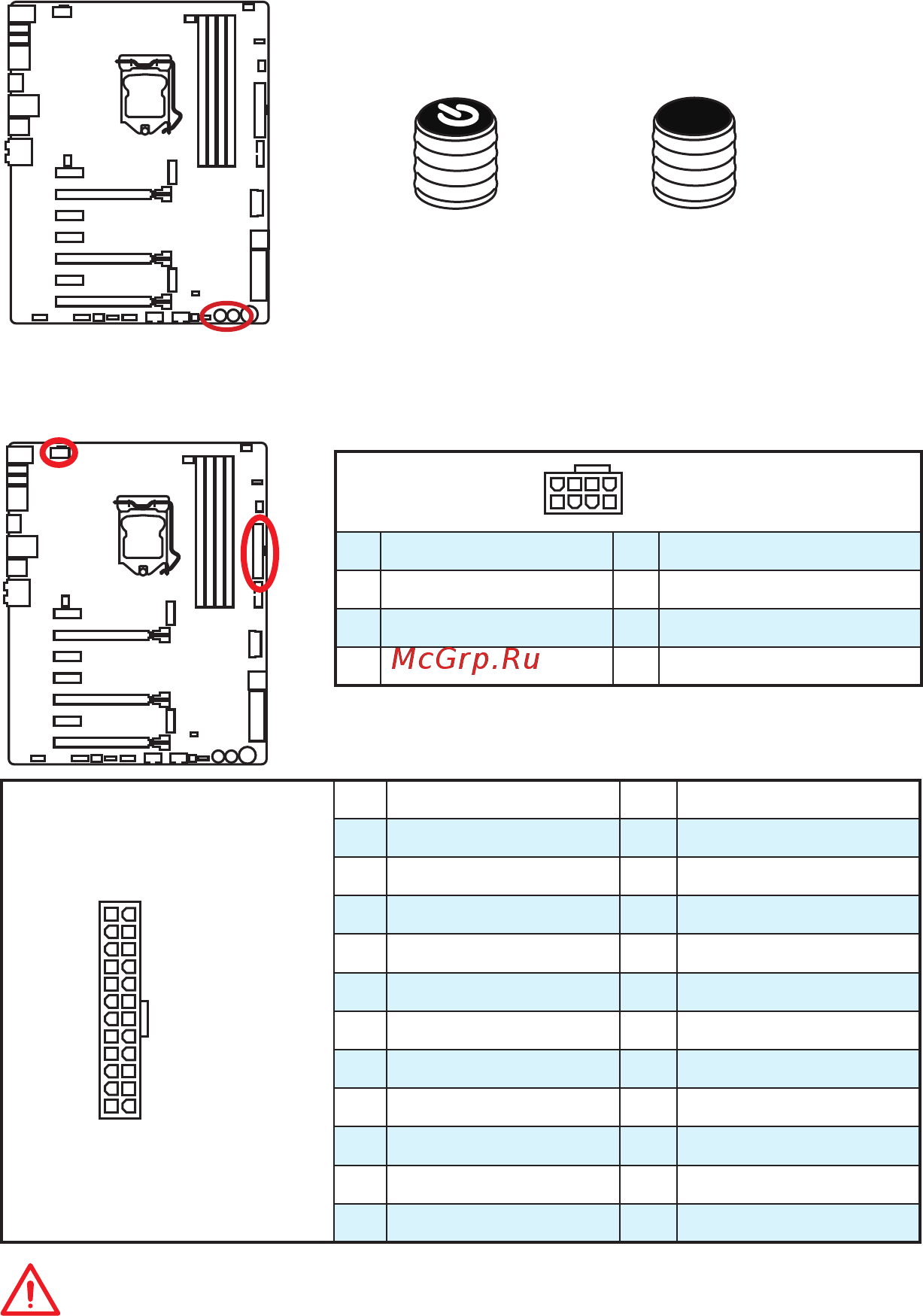

POWER1, RESET1: Кнопка питания, Кнопка перезагрузки
Кнопка питания/ перезагрузки позволяет вам включить/ перезагрузить
компьютер.
Кнопка
питания
Reset
Кнопка
перезагрузки
JPWR1~2: Разъемы питания
Данные разъемы предназначены для подключения коннекторов питания ATX.
Внимание!
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к блоку питания АТХ.
5
4 1
8
JPWR2
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
24
131
12
JPWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
