17
Компоненты материнской платы

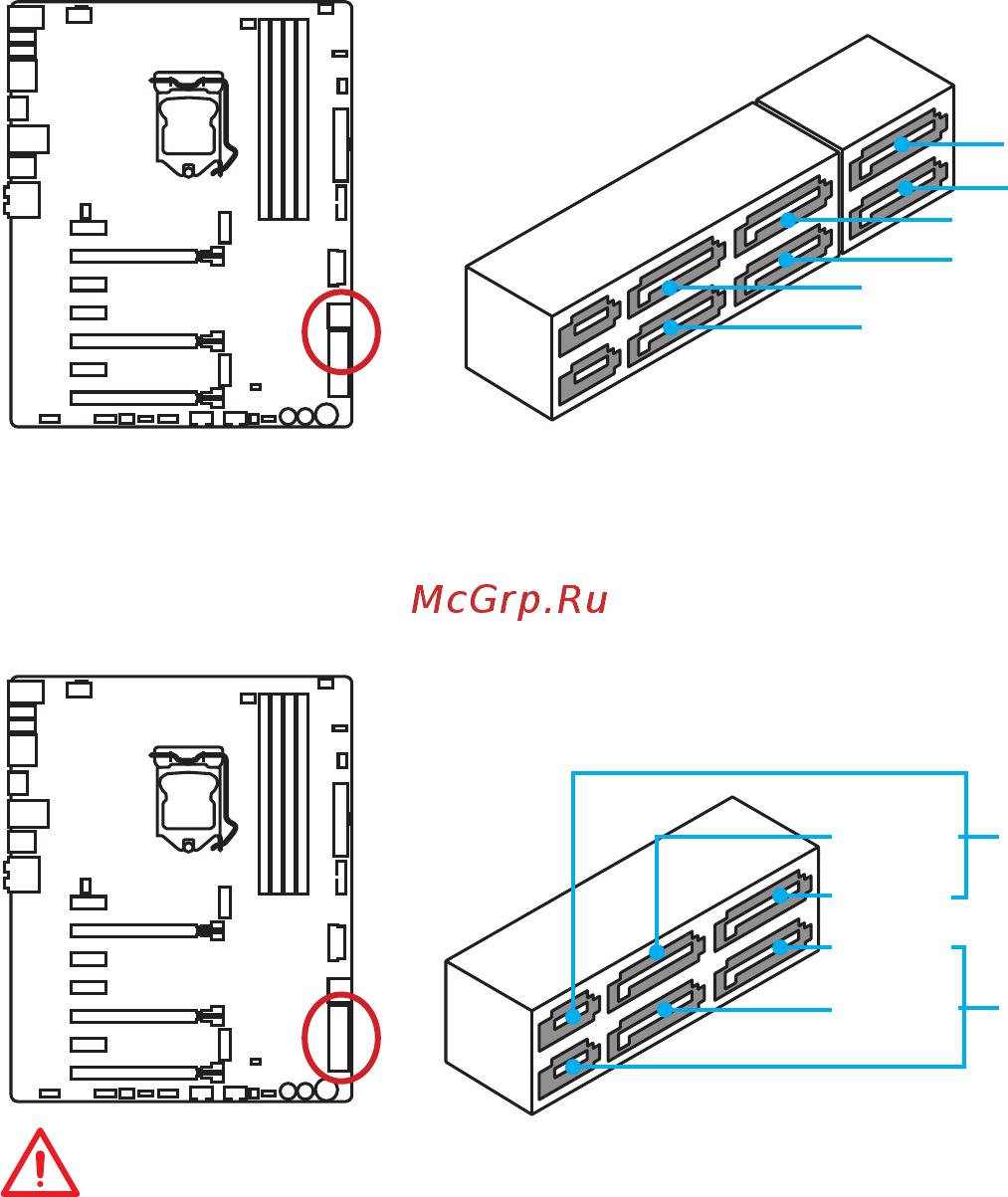

SATA1~6: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA1
SATA5
SATA4
SATA2
SATA6
SATA3
SE1_43-SE2_65: Разъемы SATAe
Эти разъемы представляют собой порты интерфейса SATAe (SATA Expreess). К
каждому порту можно подключить одно устройство SATAe или два устаревших
устройства SATA.
SATA3
SATA5
SATA4
SATA6
SATAe1
SATAe2
Внимание!
●
Избегайте перегибов кабеля SATA или SATAe под прямым углом. В противном
случае, возможна потеря данных при передаче.
●
Кабели SATA или SATAe оснащены одинаковыми коннекторами с обеих
сторон. Однако, для экономии занимаемого пространства к материнской плате
рекомендуется подключать плоский разъем.
