Vue d’ensemble des composants

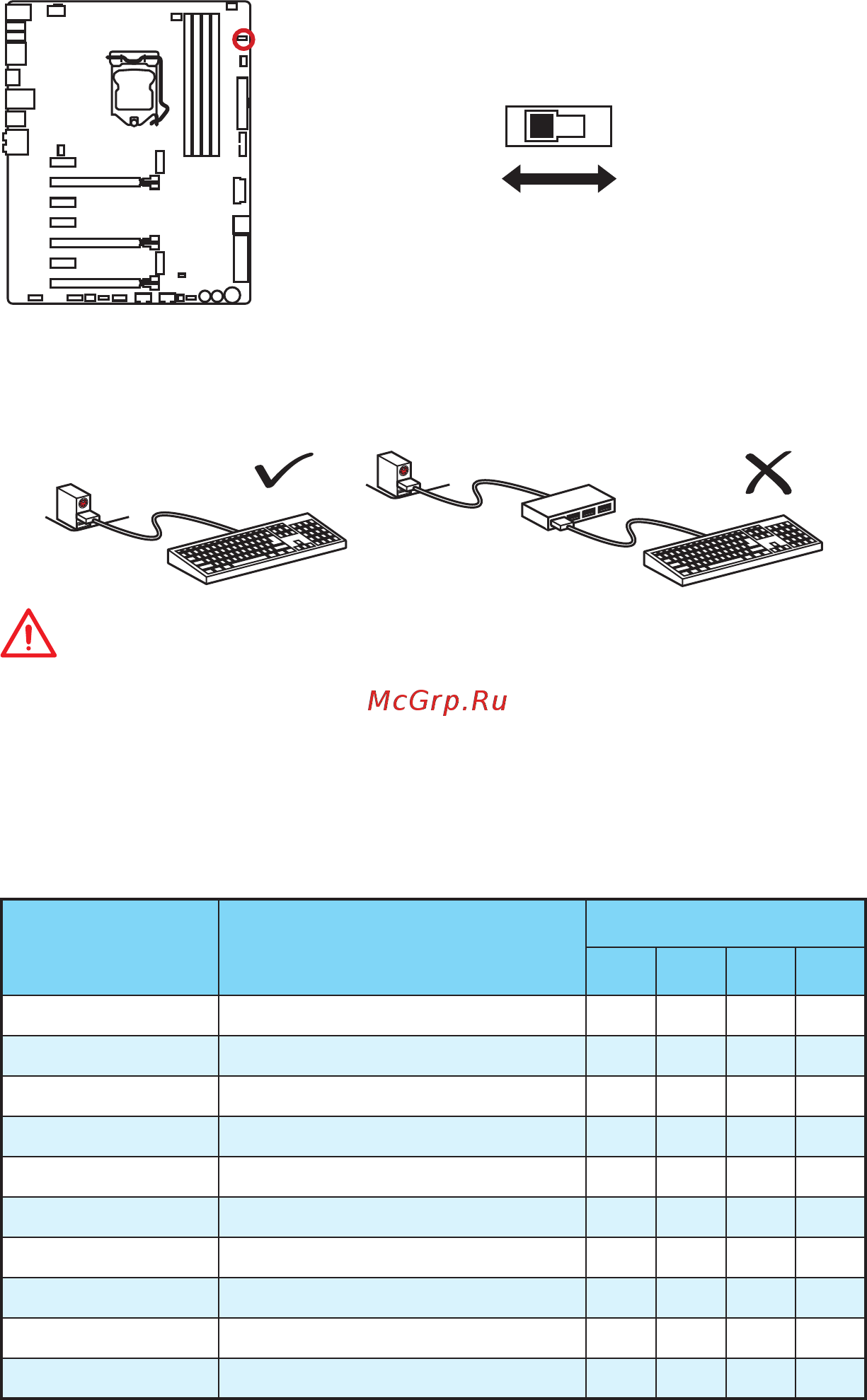

HOT_KEY1 : Interrupteur HOTKEY principal
Cet interrupteur sert à activer ou complètement désactiver la fonction HOTKEY.
Activé
(Défaut)
Désactivé
Utiliser la fonction HOTKEY
1. Connectez votre clavier directement au port HOTKEY sur le panneau arrière
Entrée/ Sortie.
Important
La fonction HOTKEY ne fonctionnera pas si le clavier est connecté par l’intermédiaire
de périphériques USB, tels que USB HUB, KVM, etc.,
2. Placez l’interrupteur HOT_KEY1 en position On (Activé).
3. Appuyez sur les touches Ctrl + ← Retour arrière pour activer la fonction
HOTKEY. L’indicateur LED dédié à la fonction HOTKEY s’allume.
4. Référez-vous au tableau ci-dessous pour connaître les touches de raccourcis
proposées.
Touches Action
Etat de système
S0 S3 S4 S5
Ctrl+”←Backspace” Activer la fonction HOTKEY ✓ ✓ ✓ ✓
PrtSc+F12 Allumer/Eteindre ✓ ✓ ✓ ✓
PrtSc+”+” Augmenter la fréquence (BLCK+) ✓ ─ ─ ─
PrtSc+”-” Baisser la fréquence (BLCK-) ✓ ─ ─ ─
PrtSc+F4 Mettre le BIOS à jour ✓ ─ ─ ✓
PrtSc+F2 Décharger la batterie ─ ─ ─ ✓
PrtSc+F9 Redémarrer l’ordinateur ✓ ─ ─ ─
PrtSc+F5 Baisser le ratio CPU (Ratio -) ✓ ─ ─ ─
PrtSc+F6 Augmenter le ratio CPU (Ratio +) ✓ ─ ─ ─
PrtSc+F8 Activer le Slow Mode ✓ ✓ ✓ ✓
