17
Übersicht der Komponenten

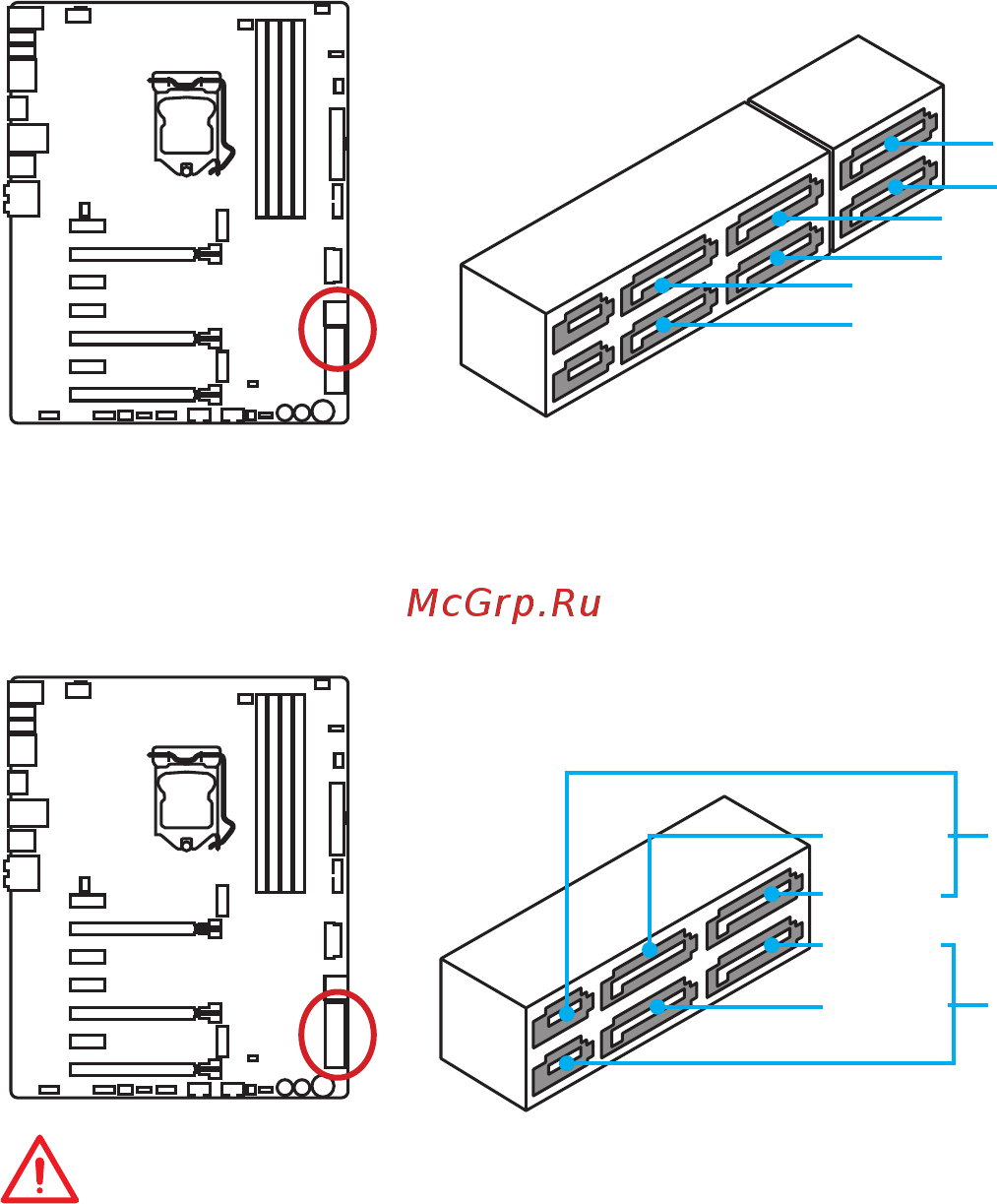

SATA1~6: SATA 6Gb/s Anschlüsse
Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s.
Pro Anschluss kann ein SATA Gerät angeschlossen werden.
SATA1
SATA5
SATA4
SATA2
SATA6
SATA3
SE1_43-SE2_65: SATAe Anschlüsse
Diese Anschlüsse sind SATAe (SATA Express) Schnittstellenmodulen. Pro SATAe
Anschluss kann ein SATAe-Gerät oder zwei ältere SATA-Geräte angeschlossen
werden.
SATA3
SATA5
SATA4
SATA6
SATAe1
SATAe2
Wichtig
●
Knicken Sie das SATA- oder SATAe-Kabel nicht in einem 90° Winkel. Datenverlust
könnte die Folge sein.
●
SATA oder SATAe-Kabel haben identische Stecker an beiden Enden. Es wird
empfohlen den achen Stecker auf dem Motherboard einstecken.
