18
Vue d’ensemble des composants
Important
●
Lorsqu’un périphérique M.2 PCIe est installé sur le
slot M2_1 en même temps qu’un périphérique PCIe
x1 sur le slot PCI_E4, il ne pourra fonctionner que par
l’intermédiaire de l’interface PCIe 3.0 x2.
●
La technologie Intel
®
RST supporte seulement un SSD
M.2 PCIe avec une mémoire ROM UEFI et non avec
une mémoire ROM Legacy.
Vidéo de démonstration
Pour en savoir plus sur l’installation du
module M.2, cliquez sur le lien ci-dessous.
http://youtu.be/JCTFABytrYA

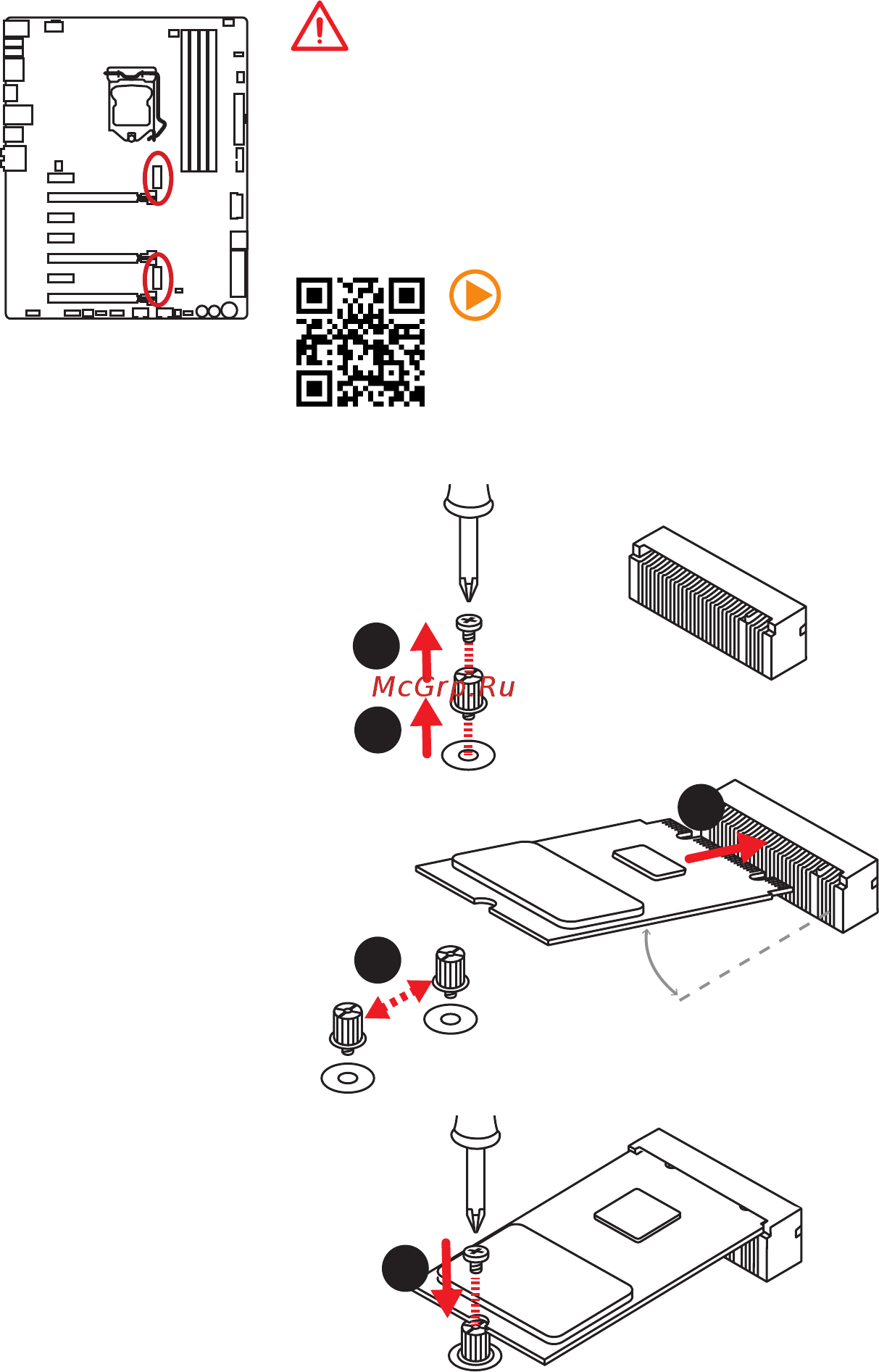

Installation du module M.2
M2_1~2 : Slots M.2
1
2
3
30°
3. Fixez la vis de base dans
le trou correspondant à la
longueur du module M.2.
4. Insérez votre module M.2
dans l'emplacement M.2
à un angle de 30 degrés.
5. Positionnez la vis dans
l’encoche située sur le
bord du module M.2 et
fixez-la dans la vis de
base.
1. Enlevez la vis de la vis
de base.
2. Enlevez la vis de base.
4
5
M2_2
M2_1
