28
Übersicht der Komponenten

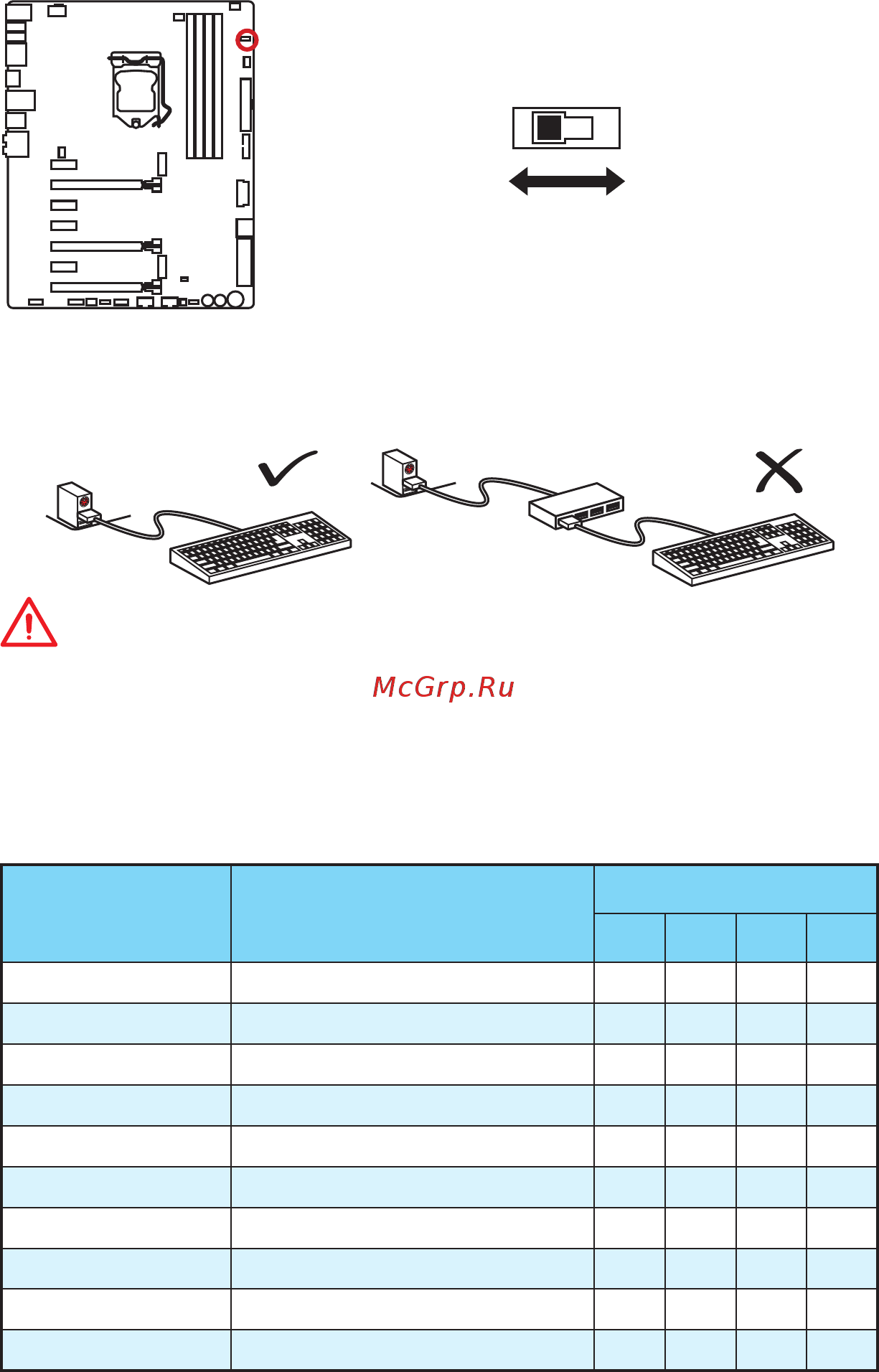

HOT_KEY1: HOTKEY Netzanschlussschalter
Dieser Schalter kann die HOTKEY Funktion ein- oder ausschalten.
Ein
(Standardwert)
Aus
HOTKEY Funktion verwenden
1. Schließen Sie Ihre Tastatur direkt an den HOTKEY-Anschluss auf der Rückseite
E/A-Panel an.
Wichtig
HOTKEY funktioniert nicht, wenn Sie die Tastatur über einen USB-Anschluss
anschließen, wie z.B. USB-HUB, KVM, usw.,
2. Stellen Sie HOT_KEY1 auf On
3. Drücken Sie auf Ctrl + ←Backspace, um die HOTKEY Funktion einzuschalten,
die HOTKEY LED leuchtet jetzt.
4. Für die verfügbaren Hotkeys siehe folgende Tabelle.
HotKey Betrieb
Systemzustand
S0 S3 S4 S5
Ctrl+”←Backspace” HOTKEY Funktion umschalten ✓ ✓ ✓ ✓
PrtSc+F12 EIN/AUSSCHALTEN ✓ ✓ ✓ ✓
PrtSc+”+” Grundtakt erhöhen (BLCK+) ✓ ─ ─ ─
PrtSc+”-” Grundtakt verkleinern (BLCK-) ✓ ─ ─ ─
PrtSc+F4 BIOS aktualisieren ✓ ─ ─ ✓
PrtSc+F2 Akku entladen ─ ─ ─ ✓
PrtSc+F9 Computer zurücksetzen ✓ ─ ─ ─
PrtSc+F5 CPU-Ratio senken (Ratio -) ✓ ─ ─ ─
PrtSc+F6 CPU Ratio erhöhen(Ratio +) ✓ ─ ─ ─
PrtSc+F8 Slow Mode umschalten ✓ ✓ ✓ ✓
