30

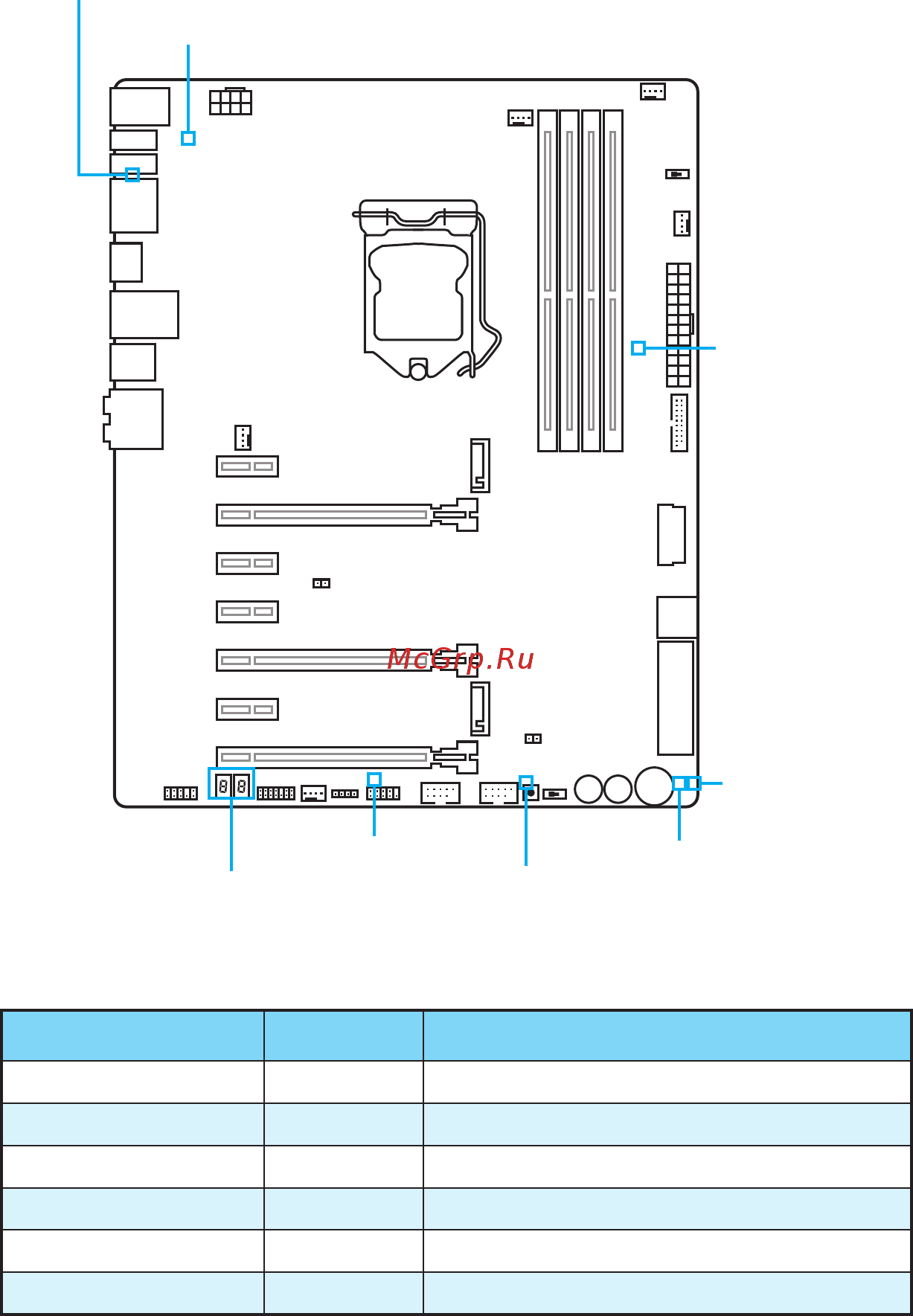

LED Status Indicators
LED Status Indicators
BIOS FLASHBACK+ LED
BIOS FLASHBACK+ LED
Debug Code LED
XMP LED
HDD LED
HOTKEY LED
GAME BOOST HW LED
GAME BOOST SW LED
LED Status Table
LED LED Status Description
HDD Blinking HDD activity
GAME BOOST HW Red GAME BOOST control by physical button
GAME BOOST SW Green GAME BOOST control by BIOS
XMP Red XMP enabled
HOTKEY Red HOTKEY function is activated
BIOS FLASHBACK+ Blinking BIOS ash is in progress
