27
Компоненты материнской платы

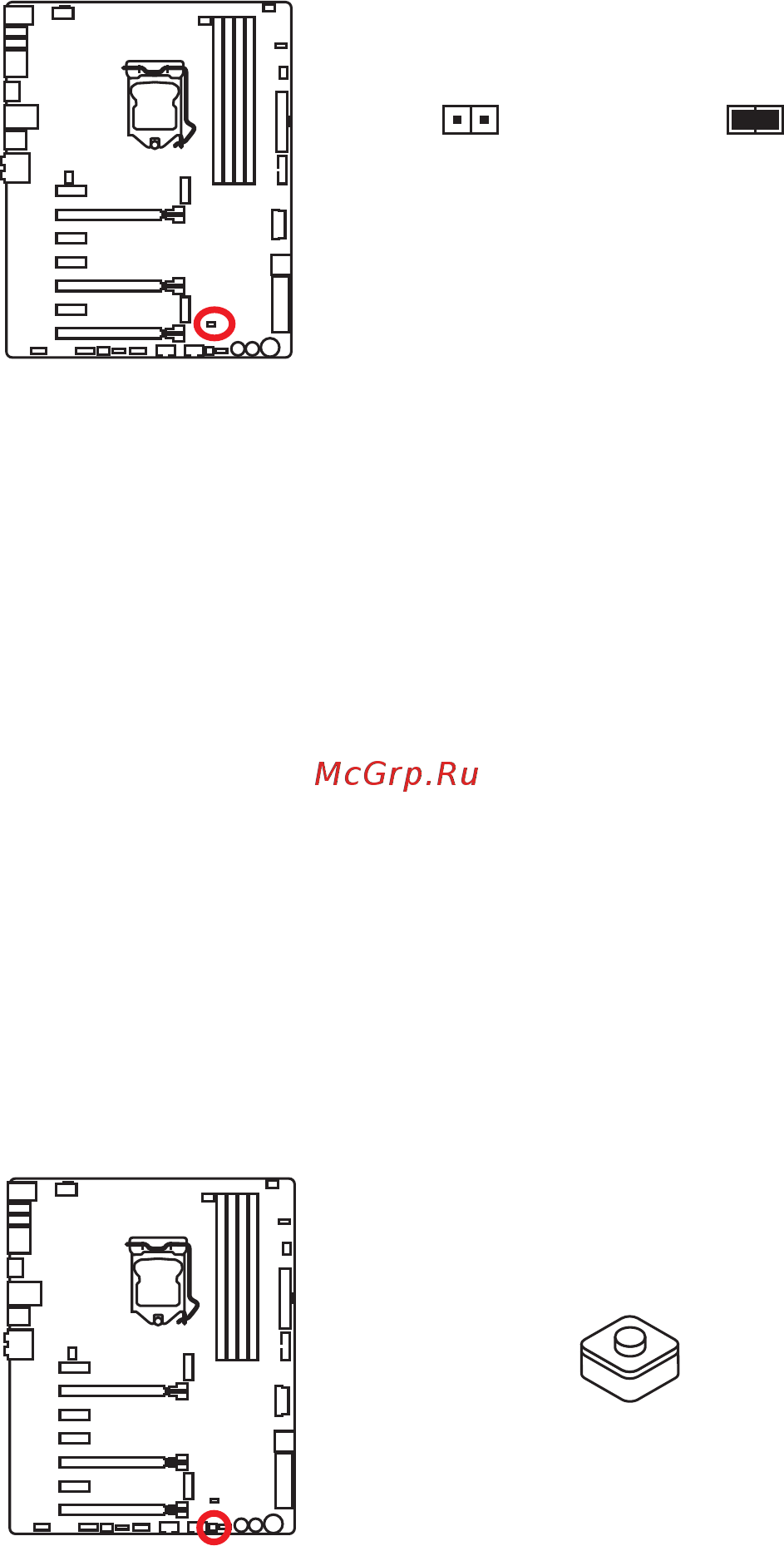

JCI1: Разъем датчика открытия корпуса
К этому разъему подключается кабель от датчика открытия корпуса.
Нормально
(По умолчанию)
Разрешить запись
по событию
открытия корпуса
Использование датчика открытия корпуса
1. Подключите подключите датчик открытия корпуса к разъему JCI1.
2. Закройте крышку корпуса.
3. Войдите в BIOS > Параметры > Безопасность > Конфигурация датчика
открытия корпуса.
4. Установите Датчик открытия корпуса на Включен.
5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем нажмите
клавишу Enter, чтобы выбрать Да.
6. При открытии корпуса на экране будет появлятся предупреждающее
сообщение каждый раз при включении компьютера.
Сброс сообщения об открытии корпуса
1. Войдите в BIOS > Параметры > Безопасность > Конфигурация датчика
открытия корпуса.
2. Выберите Датчик открытия корпуса, Сброс.
3. Нажмите клавишу F10, чтобы сохранить изменения и выйти, а затем
нажмите клавишу Enter, чтобы выбрать Да.
FLASHB1: Кнопка BIOS FLASHBACK+
Данная кнопка используется для активации функции BIOS FLASHBACK+.
Пожалуйста, Пожалуйста, обратитесь к разделу Обновление BIOS при помощи
функции FLASHBACK+ на стр.34.
