MSI z170a gaming m7 [168/204] Установка видеокарт в режиме sli
![MSI z170a gaming m7 [168/204] Установка видеокарт в режиме sli](/views2/1174595/page168/bga8.png)
16
Компоненты материнской платы
Установка видеокарт в режиме SLI
Для выполнения рекоммендаций по питанию в SLI конфигурациях, пожалуйста,
обратитесь к руководству пользователя вашей видеокарты, чтобы убедиться,
что видеокарта соответствует всем требованиям системы.

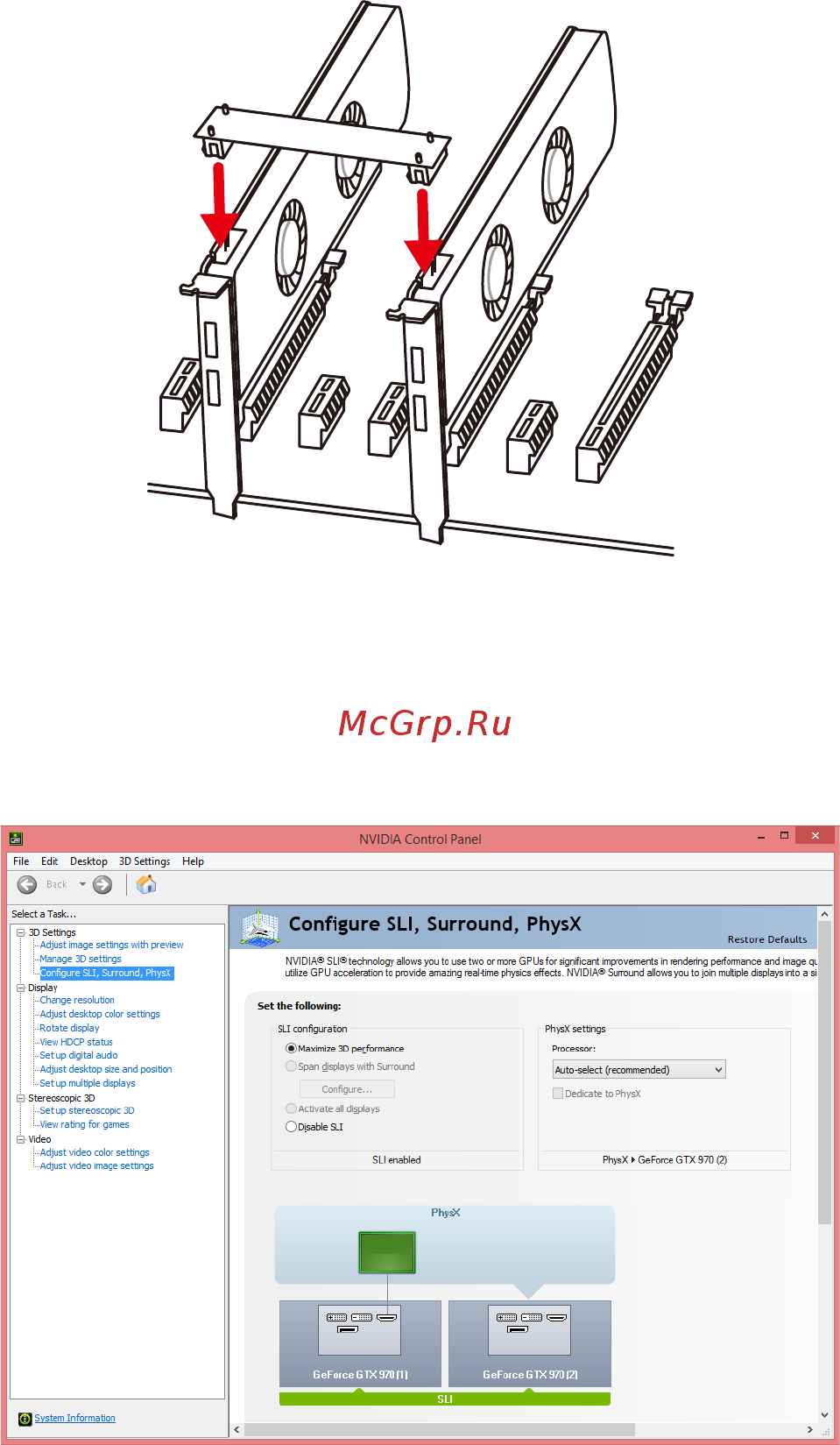

Для установки видеокарт в SLI:
1. Выключите компьютер и отсоедините шнур питания. Установите две
видеокарты в слот PCI_E2 и PCI_E5.
2. Соедините видеокарты разъемом SLI Bridge.
3. Подключите все разъемы питания PCIe видеокарт.
4. Подключите кабель питания, включите компьютер, установите драйверы и
программное обеспечение из комплекта поставки видеокарты.
5. Щелкните правой кнопкой мыши на Рабочем столе Windows и выберите
NVIDIA Control Panel из раскрывшегося меню. Нажмите на Configure
SLI, Surround, PhysX в левой панели задач и выберите Maximize 3D
performance в меню конфигурации SLI, а затем нажмите кнопку Apply.
