Vue d’ensemble des composants

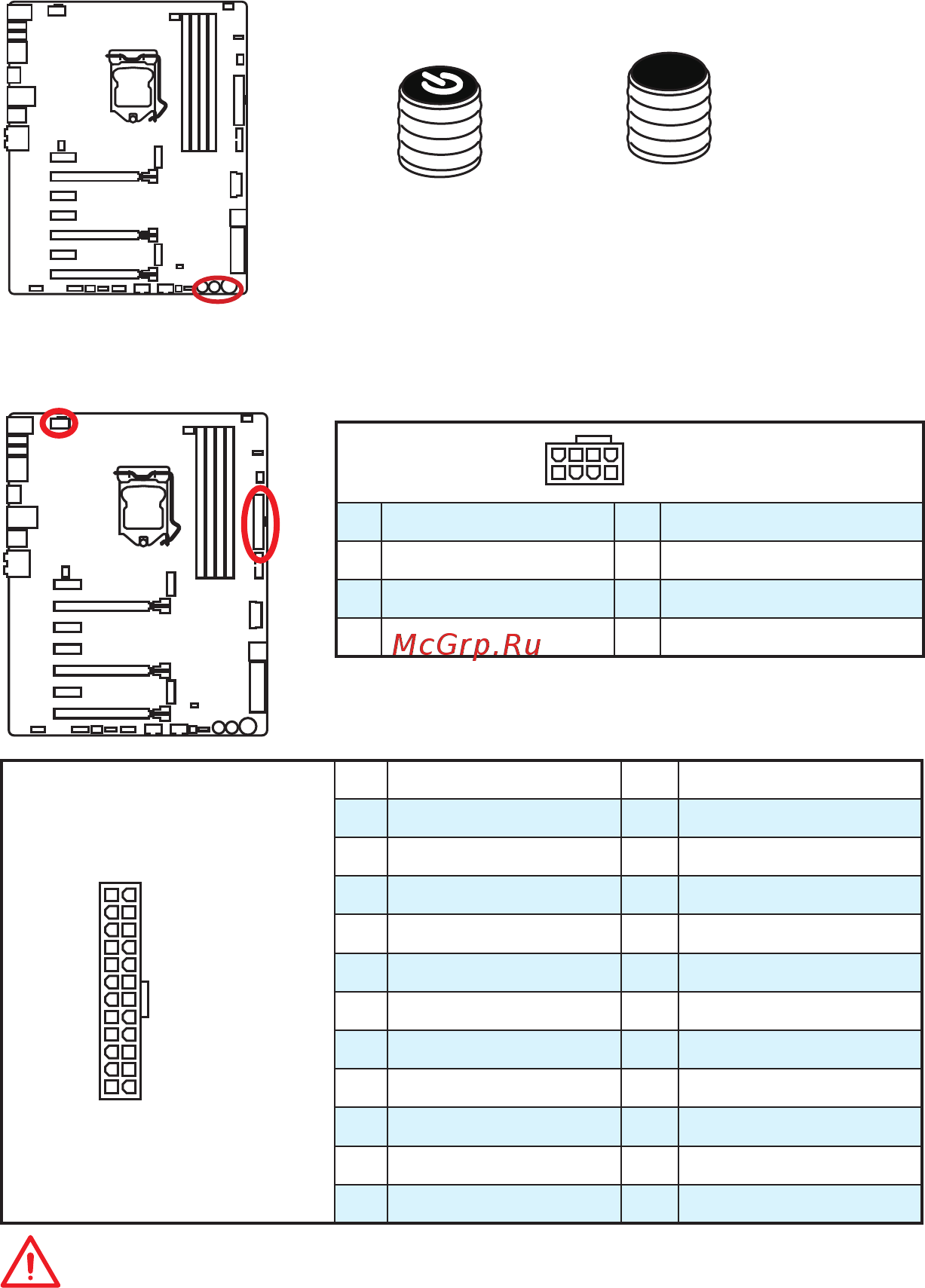

POWER1, RESET1 : Boutons dalimentation et de
réinitialisation
Les boutons d’alimentation et de réinitialisation vous permettent d’allumer ou de
redémarrer l’ordinateur.
Bouton
alimentation
Reset
Bouton
réinitialisation
JPWR1~2 : Connecteurs d’alimentation
Ce connecteur vous permet de relier une alimentation ATX.
24
131
12
JPWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Terre 15 Terre
4 +5V 16 PS-ON#
5 Terre 17 Terre
6 +5V 18 Terre
7 Terre 19 Terre
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Terre
5
4 1
8
JPWR2
1 Terre 5 +12V
2 Terre 6 +12V
3 Terre 7 +12V
4 Terre 8 +12V
Important
Veuillez vous assurer que tous les câbles d’alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.
