30

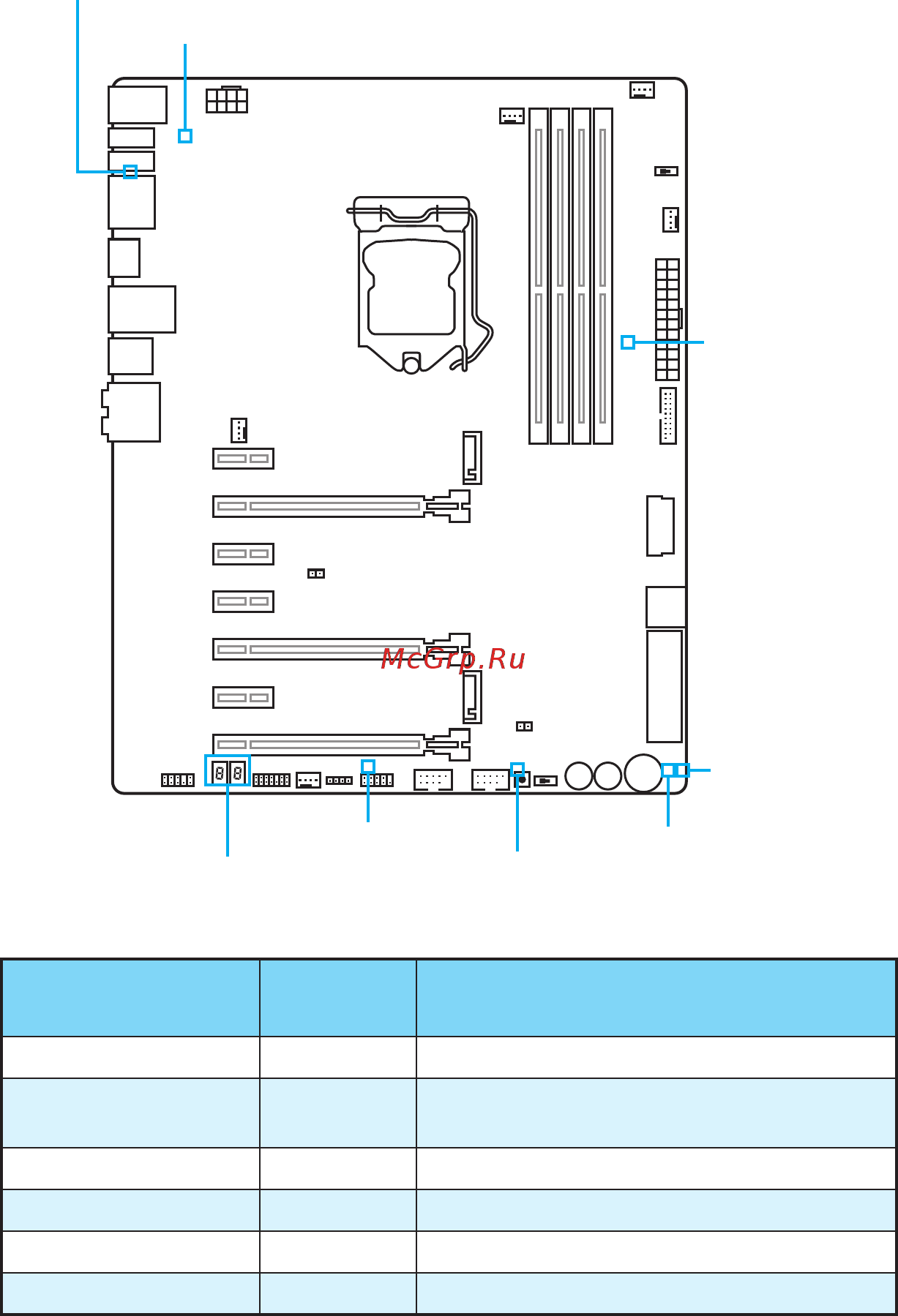

Световые индикаторы
Световые индикаторы
Индикатор BIOS
FLASHBACK+
Индикатор BIOS
FLASHBACK+
Индикатор отладки
Индикатор XMP
Индикатор HDD
Индикатор HOTKEY
Индикатор GAME
BOOST HW
Индикатор GAME
BOOST SW
Таблица состояний индикаторов
Индикатор
Состояние
индикатора
Описание
HDD Мигает Активность HDD
GAME BOOST HW Красный
GAME BOOST управляется аппаратной
кнопкой
GAME BOOST SW Зеленый GAME BOOST управляется BIOS
XMP Красный XMP включено
HOTKEY Красный Функция HOTKEY включена
BIOS FLASHBACK+ Мигает Идет обновление BIOS
