17
Vue d’ensemble des composants

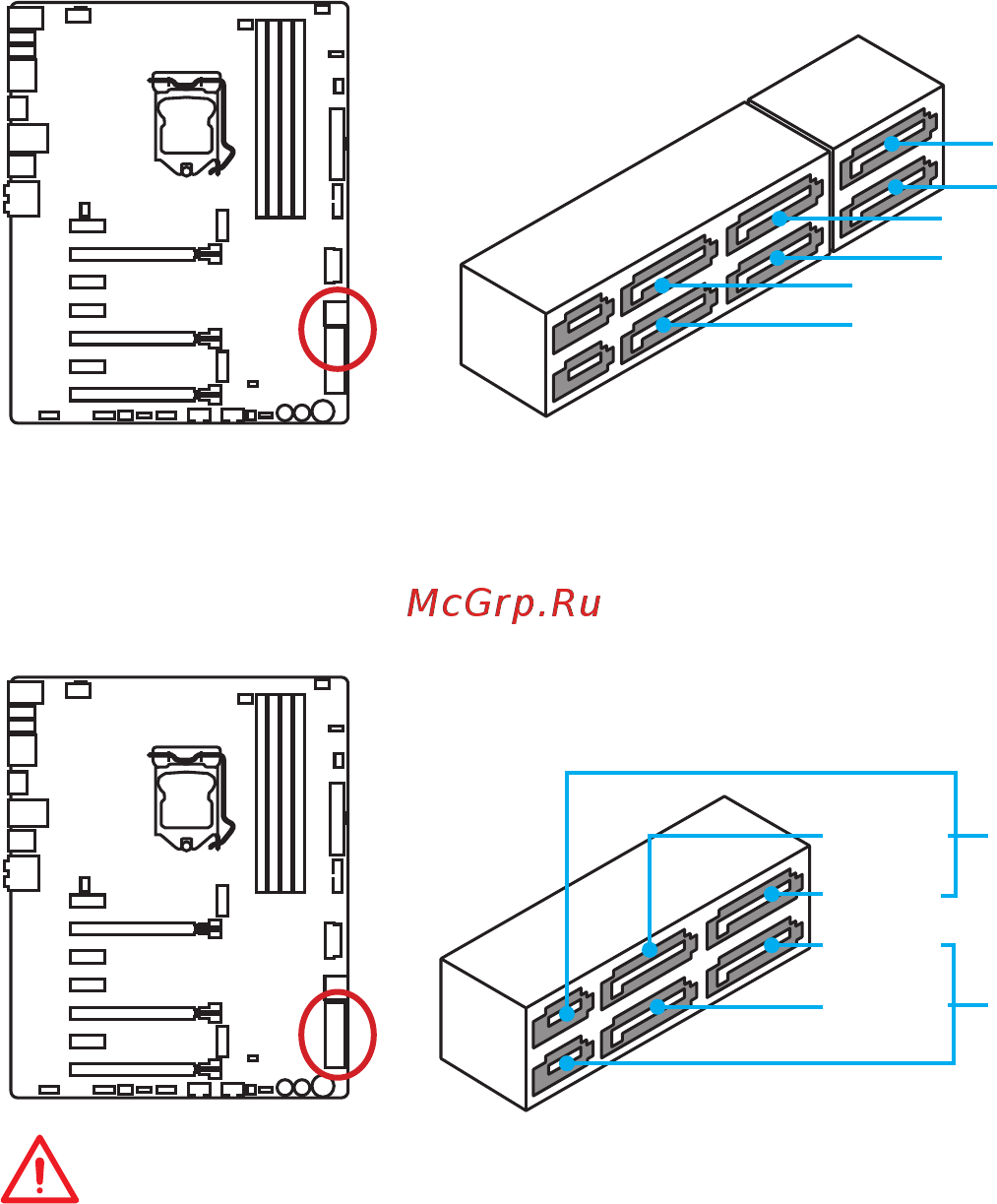

SATA1~6 : Connecteurs SATA 6Gb/s
Ce connecteur est un port à interface SATA 6 Gb/s. Chaque connecteur peut être relié
à un appareil SATA.
SATA1
SATA5
SATA4
SATA2
SATA6
SATA3
SE1_43-SE2_65 : Connecteurs SATA Express
Ce connecteur est un port à interface SATAe (SATA Express). Chaque connecteur
SATAe peut être utilisé avec un périphérique SATAe unique ou deux périphériques
SATA mode Legacy.
SATA3
SATA5
SATA4
SATA6
SATAe1
SATAe2
Important
●
Veuillez ne pas plier le câble SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
●
Les câbles SATA ou SATAe disposent de prises identiques sur chaque côté.
Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour
un gain d’espace.
