18
Компоненты материнской платы
Внимание!
●
Слот M2_1 будет работать на скорости PCIe 3.0 x2,
когда одновременно в разъем M2_1 установлено
устройство M.2 PCIe и в слот PCI_E4 установлено
устройство PCIe x1.
●
Intel
®
RST поддерживает только PCIe M.2 SSD с
UEFI ROM, и не поддерживает Legacy ROM.
Видео Инструкция
Смотрите видео, чтобы узнать как
установить модуль M.2.
http://youtu.be/JCTFABytrYA

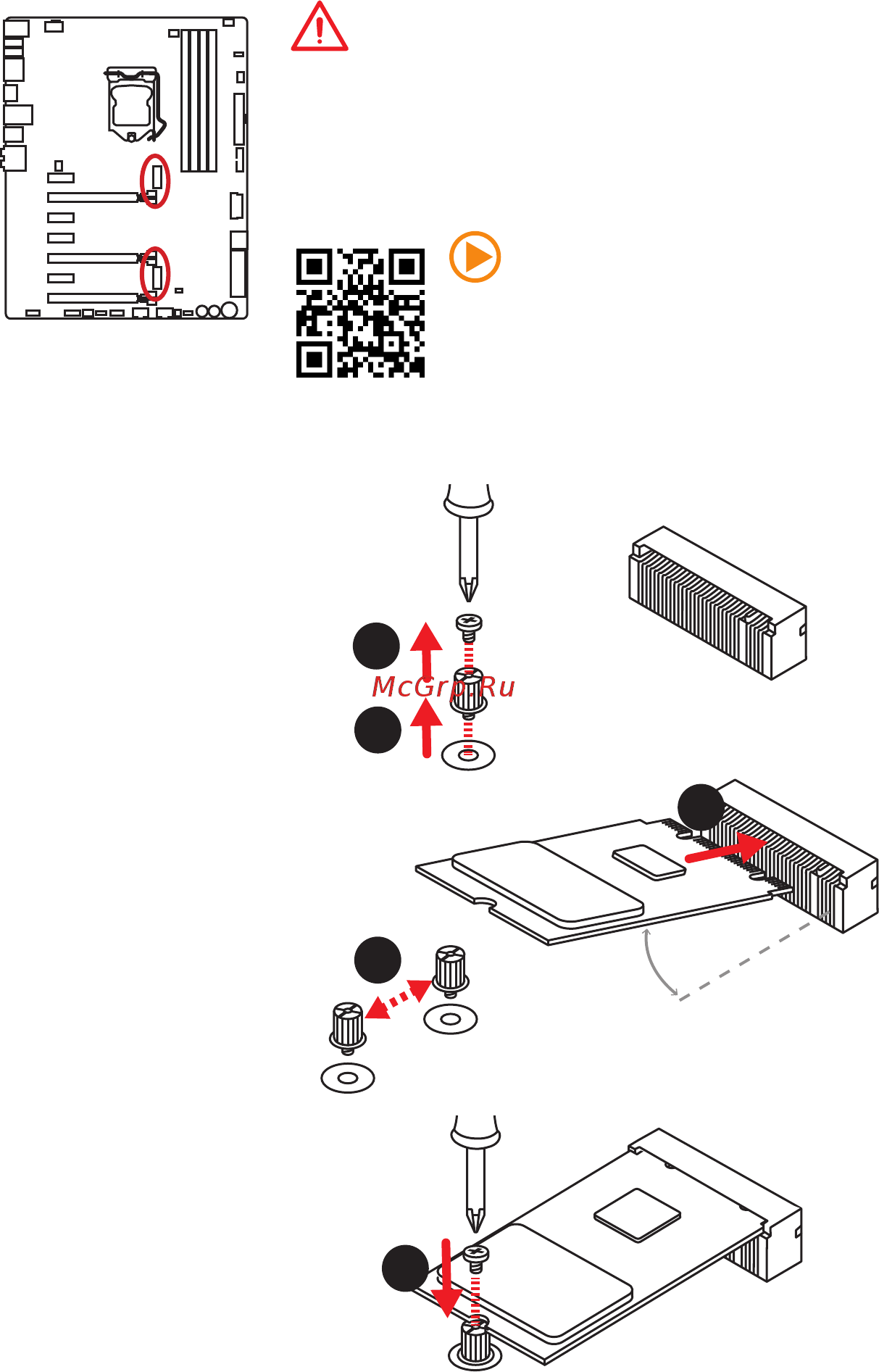

Установка модуля M.2
M2_1~2: Разъемы M.2
1
2
3
30°
3. Закрутите базовый
винт в отверстие,
на расстоянии,
соответствующем длине
вашего модуля М.2.
4. Вставьте модуль М.2 в
разъем М.2 под углом
30 градусов.
5. Совместите винт с
выемкой на задней
кромке модуля M.2 и
закрутите его в базовом
винте.
1. Выкрутите винт из
базового винта.
2. Выкрутите базовый
винт.
4
5
M2_2
M2_1
