Идентификация компонентов
3A2351J 11
Идентификация компонентов
Обозначения.
A Тележка
B Пневматический двигатель
C Поршневой насос подачи смолы
DНасос подачи катализатора
E Устройство для подачи растворителя (на иллюстрации
представлена модель с мембранным насосом;
доступны модели с нагнетательными баками)*
F Резервуар для катализатора
GСтрела (не показана)
H Панель управления пневматической системой
J Нагреватель (не показан)
K Провод заземления (не показан)
L Крюк-держатель катушки шланга для смолы
(только для многоканальных шлангов длиной
7,62 м и 10,67 м)
MРаспылительный пистолет
N Воздушно-водяной сепаратор (приобретается
заказчиком отдельно)
* Только для систем внутреннего смешивания.
WLF

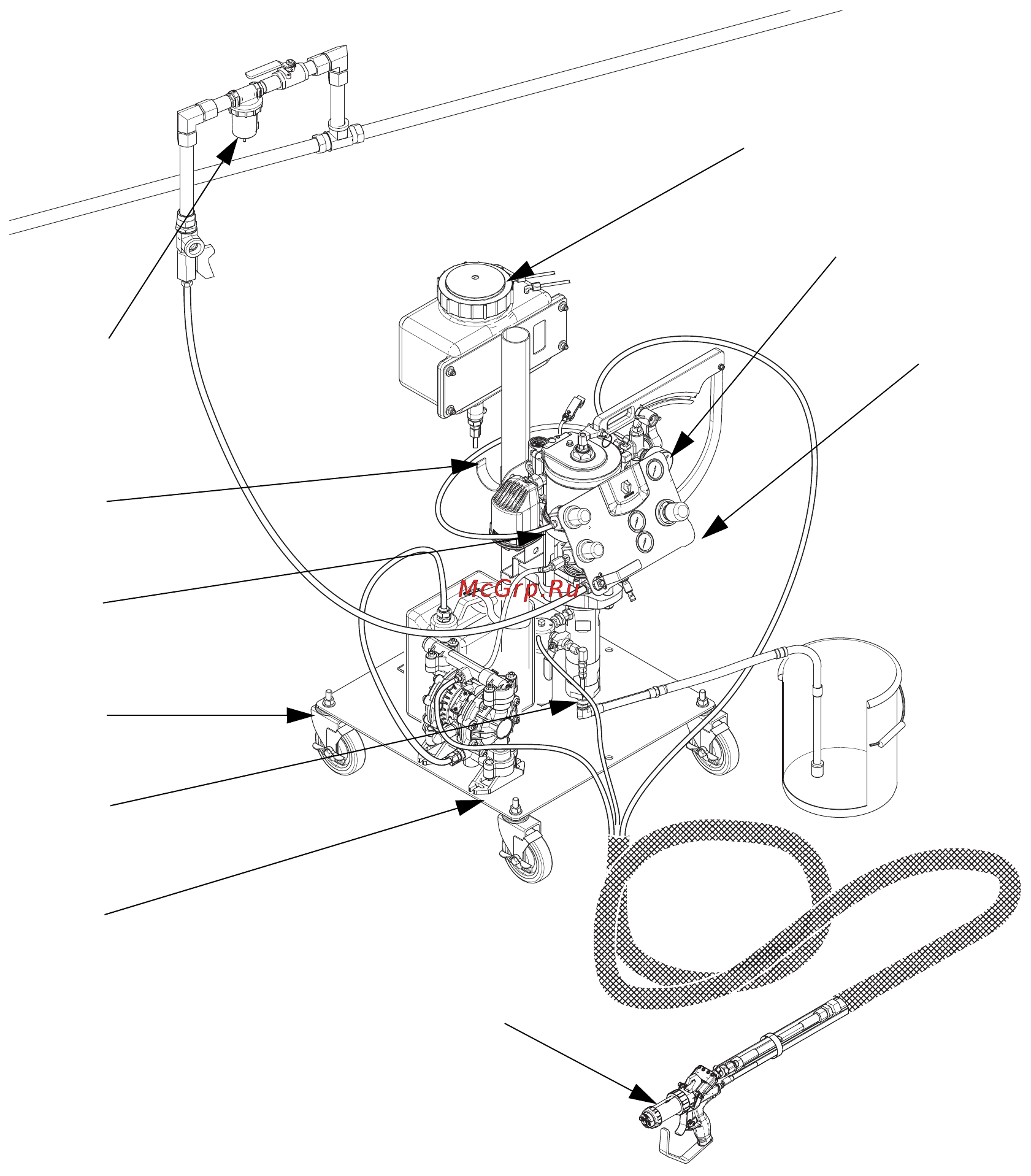

На иллюстрации представлена
система с тележкой, мембранным
насосом для подачи растворителя
и пистолетом для нанесения
гелькоутов с системой
внутреннего смешивания
A
B
C
D
E
F
H
L
M
N
