Эксплуатация
3A2351J 31

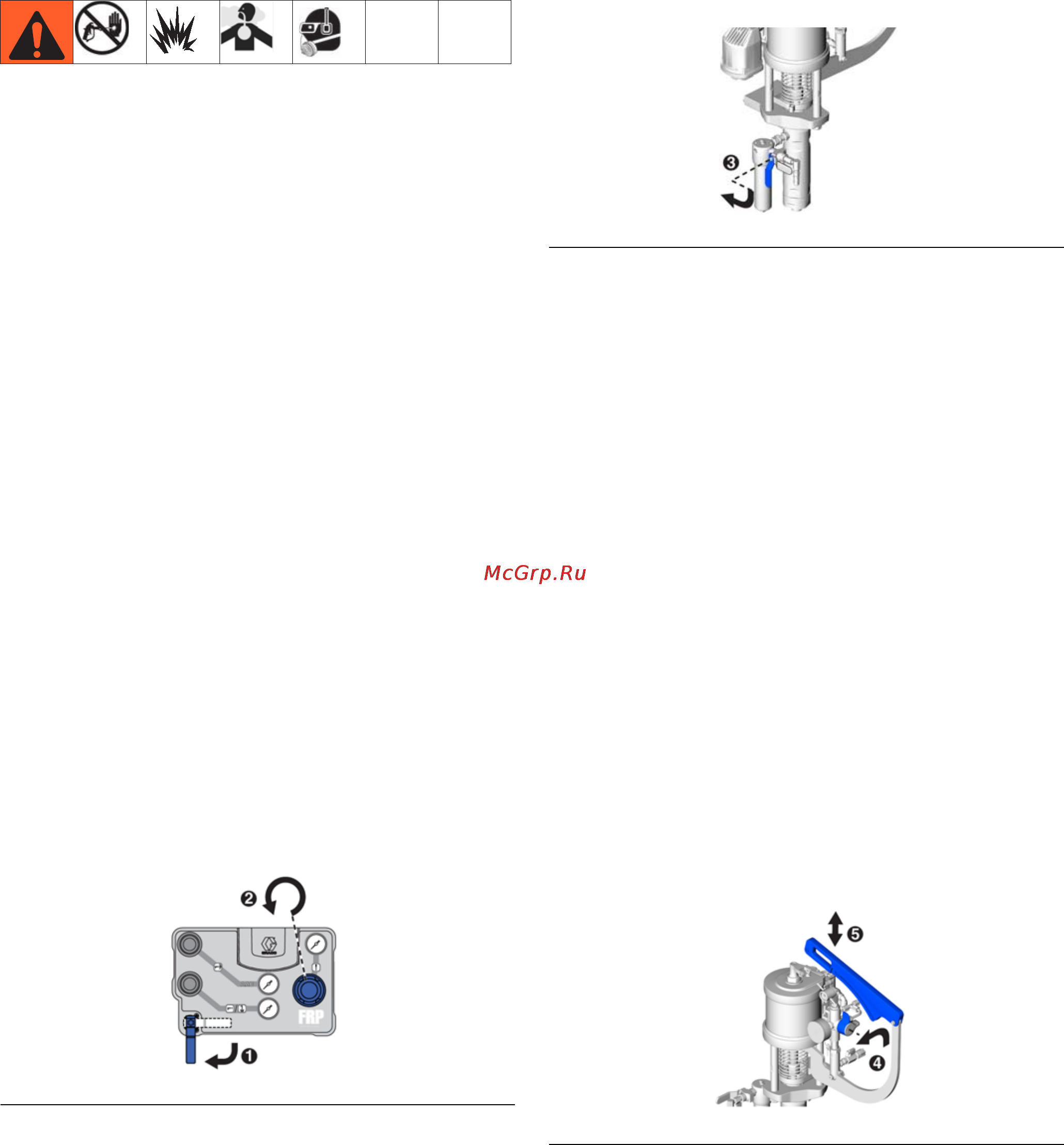

Распыление
ПРИМЕЧАНИЕ. При использовании пневматического
двигателя NXT с модулем DataTrak инструкции по
использованию счетчика-сумматора DataTrak см. в
разделе Эксплуатация модуля DataTrak, стр. 33.
Прежде чем использовать какой-либо материал в
работе, распылите его на чистый лист бумаги для
настройки параметров системы и получения желаемой
формы распыла.
Выполняйте все этапы данной процедуры в том случае,
если пистолет не использовался в течение длительного
периода времени (например, в течение ночи). После
выполнения процедуры можно периодически распылять
жидкость согласно необходимости. Для этого просто
нажимайте на пусковой курок пистолета. Включайте
предохранитель для предупреждения случайного
нажатия.
1. При первом запуске системы, отсоединении
трубопроводов для жидкости, отключении
трубопровода подачи жидкости от контейнера
подачи или при работе насоса на холостом ходу
выполняйте процедуру заправки, описание
которой приведено в разделе Заправка на стр. 27.
2. Закройте шаровой клапан главного воздухопровода.
3. Поверните регулятор давления подачи главного
воздухопровода до упора против часовой стрелки.
4. Установите клапан снятия давления и рециркуляции
на насосе подачи смолы в положение распыления.
5. Установите клапан снятия давления и рециркуляции
насоса подачи катализатора в положение
распыления. См.Р
ИС. 27.
6. Установите давление распыления в выпускном
жидкостном трубопроводе насоса подачи
катализатора (см. Р
ИС. 27).
a. Удалите штифт, соединяющий верхнее плечо
насоса подачи катализатора со штоком
пневматического двигателя, после чего вручную
приводите насос в движение до тех пор, пока на
манометре катализатора не появится нужное
значение давления.
Для систем наружного смешивания: 0,21–0,28 МПа
(2,1–2,8 бар, 30–40 фунтов на кв. дюйм).
Для систем внутреннего смешивания: 2,1–2,8 МПа
(21–28 бар, 300–400 фунтов на кв. дюйм).
b. Вставьте штифт и соедините верхнее плечо
насоса подачи катализатора с пневматическим
двигателем.
РИС. 25
РИС. 26
Р
ИС. 27
