Настройка
18 3A2351J
Сборка системы
Некоторые компоненты системы поставляются с
завода-изготовителя в разобранном виде. Для сборки
компонентов системы надлежащим образом
необходимо выполнить указанные ниже действия.

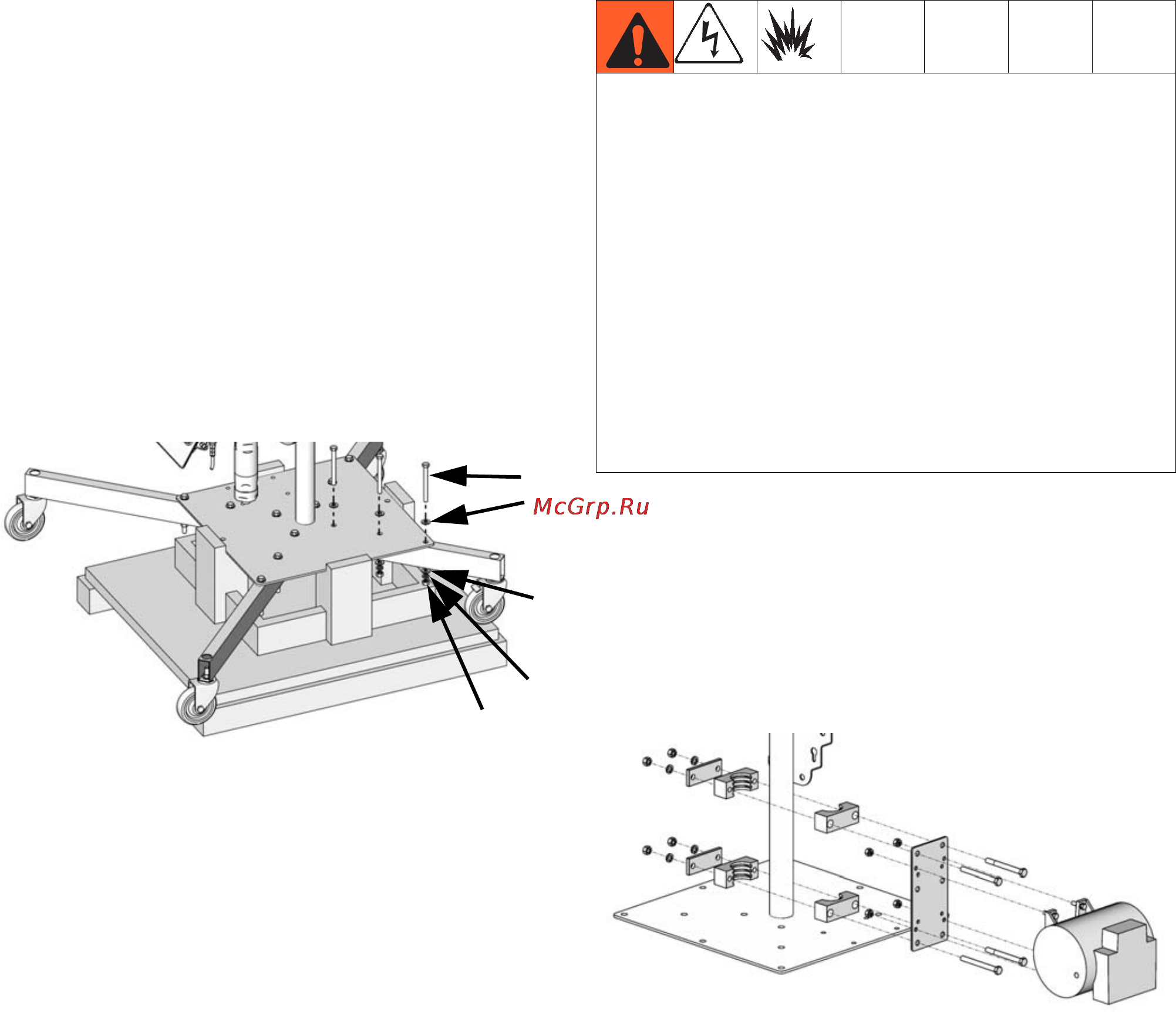

1. Для систем с тележкой и стрелой установите ножки
указанным ниже образом.
a. Не снимая систему с поддона, используйте
входящее в комплект поставки оборудование
для установки ножек на основание, как
показано ниже. Две длинные ножки следует
установить со стороны панели управления
пневматической системой. Два колеса без
блокировки необходимо установить на две
длинные ножки.
b. Снимите систему с поддона с помощью
вилочного погрузчика, уберите поддон
и поставьте оборудование на пол.
2. Подключите нагреватель (если он используется)
указанным ниже образом.
a. Используйте входящее в комплект поставки
оборудование для установки нагревателя на
опору, как показано ниже. Поместите нагреватель
так, чтобы не натягивать шланг между насосом
и нагревателем. Для получения информации
о расположении болтовых отверстий см.
руководство комплекта деталей нагревателя.
b. Подключите нагреватель к источнику
электропитания. Подробные инструкции
содержатся в руководстве по эксплуатации
нагревателя, указанном на странице 3.
ti18523c
• Неправильная установка или подключение
оборудования могут создать опасную ситуацию
и стать причиной пожара, взрыва или поражения
электрическим током.
• Подробные инструкции и предупреждения
содержатся в руководстве по эксплуатации
нагревателя, указанном на странице 3.
• Подключать провода нагревателя должен только
квалифицированный электрик. Убедитесь в том,
что проводка и установка соответствуют местным
нормам и стандартам для опасных условий.
• Проводка, проводные соединения, выключатели и
распределительный щит должны соответствовать
требованиям к пожаро- и взрывобезопасности.
На иллюстрации представлен
ti18529b
нагреватель Viscon
