Идентификация компонентов
3A2351J 15
Системы подачи растворителя
Мембранный насос подачи растворителя
Мембранный насос подачи растворителя обеспечивает
подачу растворителя для очистки пистолета от смеси
жидкостей во избежание их отверждения. Подробное
описание компонентов насоса содержится в инструкции
по эксплуатации мембранного насоса, указанной на
странице 3.
Нагнетательный бак для подачи растворителя,
сертифицированный по стандартам ASME
Нагнетательный бак использует давление входящего
воздуха для выталкивания содержащегося в баке
растворителя из отверстия для выпуска жидкости.
Убедитесь в том, что подводящая труба подсоединена
к отверстию для выпуска жидкости.
Нагнетательный бак для подачи растворителя,
сертифицированный по стандартам ASME и CE
Нагнетательный бак использует давление входящего
воздуха для выталкивания содержащегося в баке
растворителя из отверстия для выпуска жидкости.
Подробное описание компонентов нагнетательного
бака, сертифицированного по стандартам ASME и CE,
содержится в инструкции по эксплуатации бака,
указанной на странице 3.

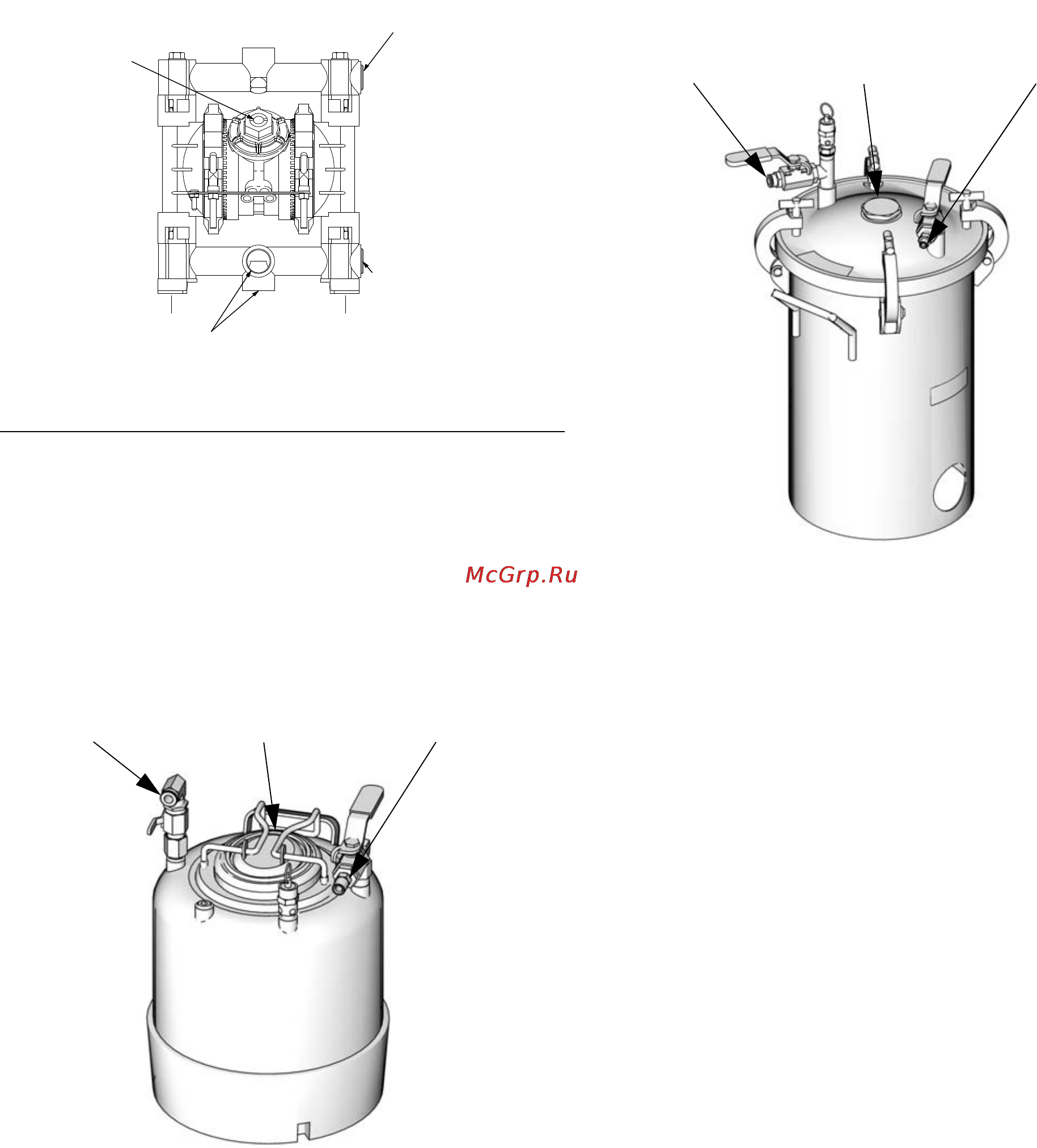

Р
ИС. 4. Компоненты насоса подачи растворителя
Отверстие для
выпуска жидкости
3/4 npt(f)
Отверстие для
выпуска жидкости
3/4 npt(f)
Отверстие для выпуска
жидкости 3/4 npt(f)
Отверстие
для впуска
воздуха
1/4 npt(f)
ti9078a1
Отверстие для Заливной колпачок
Отверстие для
ti18530a
выпуска жидкости
впуска воздуха
Отверстие для
Заливной колпачок
Отверстие для
ti18531a
выпуска жидкости
впуска воздуха
