Идентификация компонентов
12 3A2351J
Панель управления
пневматической системой
Отверстие для впуска воздуха (AA): из воздухопровода.
Регулятор подачи воздуха 1 (AB): контролирует подачу
воздуха в насос подачи смолы.
Отверстие для выпуска воздуха 1 (AC): из воздухопровода в
насос подачи смолы.
Воздушный манометр 1 (AD): отображает давление
воздуха, поступающего в насос подачи смолы.
Регулятор подачи воздуха 2 (AE). Только для пистолетов
с наружным смешиванием: контролирует поток воздуха для
распыления катализатора. Только для пистолетов с
внутренним смешиванием: контролирует давление струи
растворителя.
Отверстие для выпуска воздуха 2 (AF). Только для
пистолетов с наружным смешиванием: воздухопровод для
подачи катализатора в распылительный пистолет. Только
для пистолетов с внутренним смешиванием: в насос
подачи растворителя.
Воздушный манометр 2 (AG): отображает давление
регулятора подачи воздуха 2.
Регулятор подачи воздуха 3 (AH): управляет подачей
воздуха по технологии пневматической локализации Air
Assist Containment
™
(AAC
™
) в распылительный пистолет.
Воздушный манометр 3 (AK): отображает давление
воздуха AAC.
Отверстие для выпуска воздуха 3 (AM): воздухопровод для
подачи воздуха AAC в распылительный пистолет.
Отверстие для выпуска воздуха 4 (AN): устройство для
подачи воздуха в распылительный пистолет для нанесения
покрытий из крошки. Это отверстие закупоривается на
заводе-изготовителе. Для подачи воздуха при нанесении
покрытий из крошки необходимо извлечь заглушку.
Воздушный запорный клапан (AP): полностью
перекрывает подачу воздуха в систему.
★ Включает редукторный переходник с 1/2 на 3/8 для подсоединения к более старым многоканальным шлангам
рубильной системы
Р

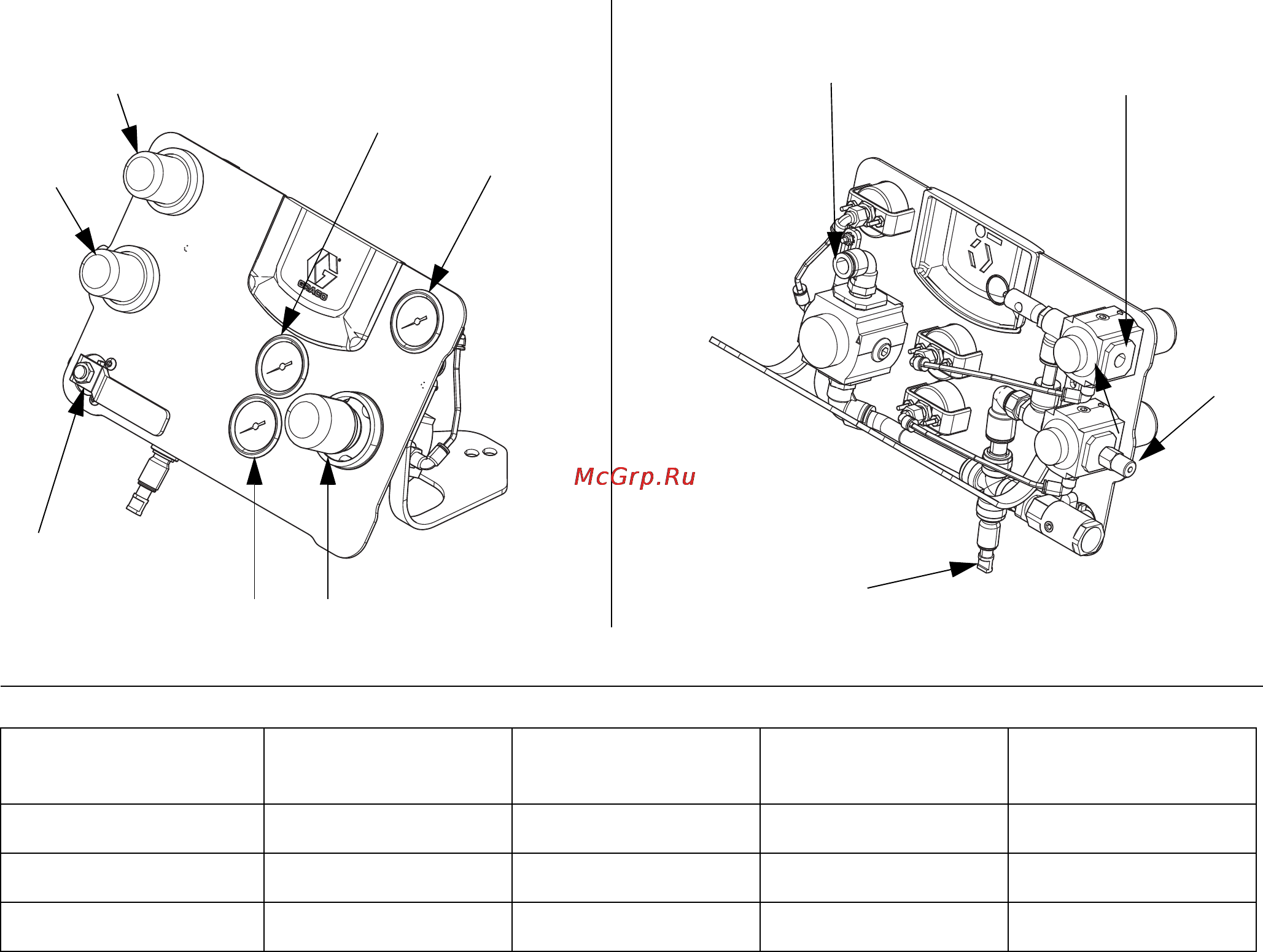

ИС. 1. Компоненты панели управления пневматической системой
AD
AC
AM
AH
AK
AF
AP
AE
ABAG
ВИД СПЕРЕДИ ВИД СЗАДИ
AN
ti21338a ti21339a
AA
Детали фитинга
выпускного отверстия
для воздуха
Внутреннее
смешивание, крошка
Наружное смешивание,
крошка
Внутреннее
смешивание, гель
Наружное смешивание,
гель
Отверстие для выпуска
воздуха 2 (AF)
Труба 3/8 Труба 1/4 Труба 3/8 Труба 1/4
Отверстие для выпуска
воздуха 3 (AM)
Труба 1/4 1/8npt Труба 3/8 1/8npt
Отверстие для выпуска
воздуха 4 (AN)★
Труба 1/2 Труба 1/2 Закупорено Закупорено
