Идентификация компонентов
3A2351J 13
Пневматический двигатель и поршневой насос подачи смолы
Пневматический двигатель приводит в движение
поршневой насос, который подает смолу в
распылительный пистолет.
Отверстие для впуска воздуха (M): предназначено для
подключения воздушного шланга.
Жидкостный фильтр (N): удаляет из жидкости
посторонние частицы.
Клапан снятия давления и рециркуляции (P): снимает
давление в шланге и пистолете.
Выпускное отверстие для снятия давления и
рециркуляции жидкости (P1): поместите под отверстием
для выпуска жидкости какой-либо контейнер или
подсоедините шланг для подачи жидкости и направьте
жидкость обратно в контейнер для смолы, либо установите
под выпускным отверстием какой-либо контейнер.
Выпускное отверстие фильтра для подаваемой под
давлением жидкости (R): подсоедините шланг подачи
жидкости к переходнику отверстия для выпуска
жидкости 1/4 npt(f), который входит в комплект
поставки шлангов Graco.
Отверстие для впуска жидкости (S): подсоедините
шланг всасывания жидкости к отверстию для впуска
жидкости 3/4 npt(m).
Модуль DataTrak (T) (не входит в комплектацию):
электронная система для мониторинга распыляемых
материалов, диагностики оборудования и контроля
неуправляемого разгона насоса. Модуль DataTrak
располагается на панели управления пневматической
системой. Подробные сведения об элементах управления
и индикаторах DataTrak содержатся в инструкции по
эксплуатации пневматического двигателя NXT.

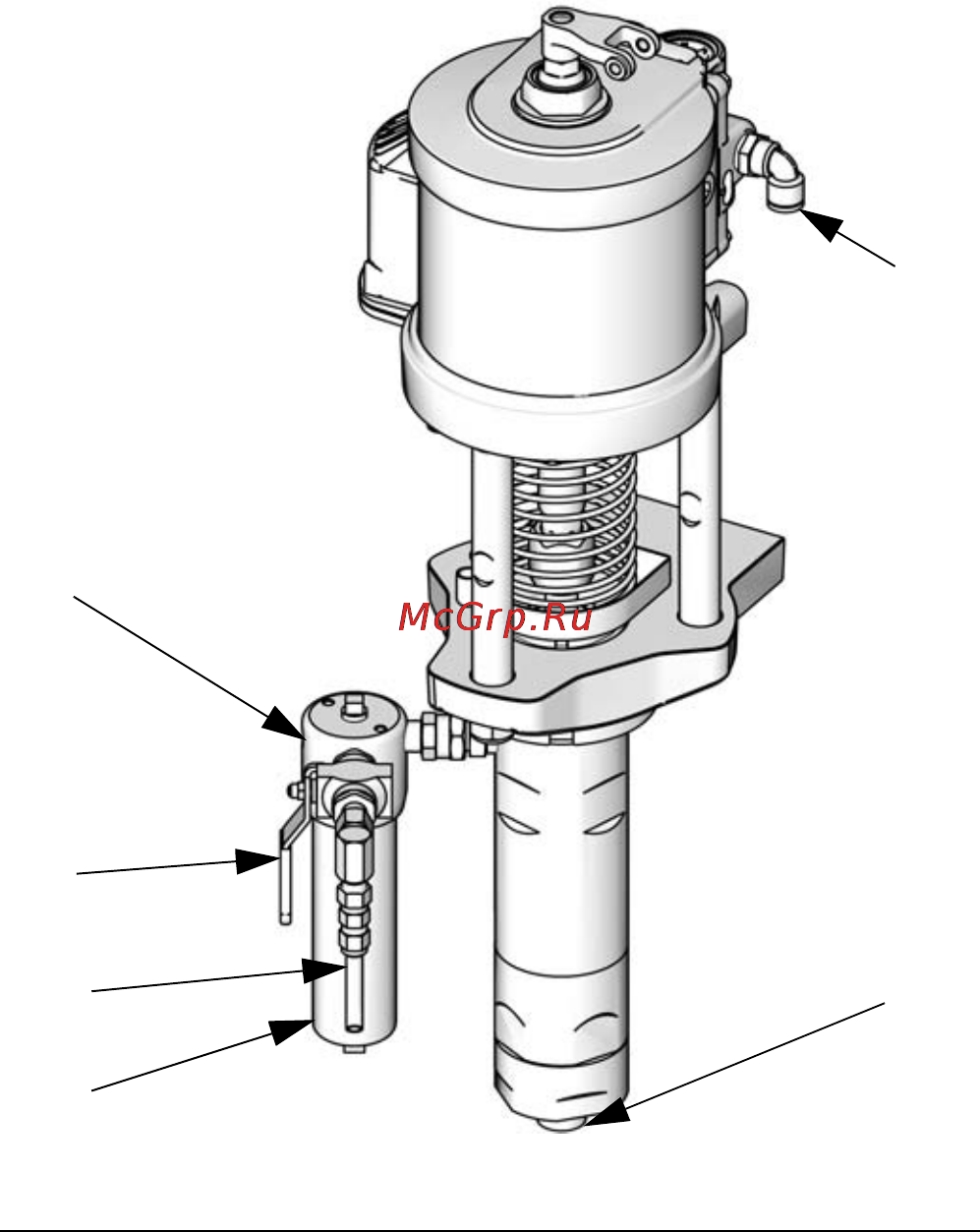

РИС. 2
S
R
N
M
P
P1
ti18499c
