Настройка
20 3A2351J
Заземление
Общие рекомендации к заземлению
Насос. Используйте провод заземления и зажим (входят
в комплект поставки). Подсоедините зажим провода
заземления к точке истинного заземления.
Шланги подачи воздуха и жидкости. Используйте
только электропроводящие шланги.
Распылительный пистолет. Заземлите путем
подключения к должным образом заземленному насосу
и шлангу подачи жидкости.
Контейнер для подачи жидкости. Соблюдайте
местные правила и нормы.
Окрашиваемый объект. Соблюдайте местные правила
и нормы.
Емкости для растворителя, используемые при
промывке. Соблюдайте местные правила и нормы.
Используйте только токопроводящие металлические
емкости, помещенные на заземленную поверхность.
Не ставьте емкость на непроводящую поверхность,
например на бумагу или картон, так как это нарушит
целостность цепи заземления.
Заземление дозатора FRP
ПРИМЕЧАНИЕ. В комплектацию каждого дозатора
входит один зажим заземления, предназначенный
для соединения дозатора с точкой истинного
заземления. В комплектацию каждого вспомогательного
приспособления для систем внутреннего смешивания
входит дополнительный зажим, предназначенный для
заземления системы подачи растворителя посредством
тележки.
1. Убедитесь в том, что винт заземления прикреплен
и надежно затянут на пневматическом двигателе.
Другой конец провода следует соединить с точкой
истинного заземления.
2. Заземление системы подачи растворителя
требуется только при использовании системы
внутреннего смешивания.
a. При использовании мембранного насоса подачи
растворителя следует подсоединить один из
концов второго зажима заземления к
заземляющей шине насоса подачи растворителя.
Подробное описание компонентов насоса
приведено в инструкции по эксплуатации
мембранного насоса, указанной на странице 3.
b. Другой конец зажима заземления следует
соединить с тележкой.
3. Проверьте заземление всех компонентов системы
с помощью омметра.
4. Если в качестве источника питания нагревателя
используется сеть переменного тока, необходимо
заземлить электрическое соединение в соответствии
с местными нормативными требованиями.
5. При использовании дозатора с тележкой необходимо
выполнить указанные ниже действия. Подсоедините
к тележке другой конец второго зажима заземления,
входящего в комплект поставки. При использовании
настенного дозатора необходимо выполнить
указанные ниже действия. Соедините другой конец
входящего в комплект поставки второго зажима
заземления с грунтовым заземлением.
Для сокращения риска возникновения статического
разряда или поражения электрическим током
оборудование должно быть заземлено. При наличии
статического или электрического разряда пары могут
воспламениться или взорваться. Ненадлежащее
заземление может привести к поражению
электрическим током. В процессе заземления к
оборудованию подключается отводящий провод для
электрического тока.

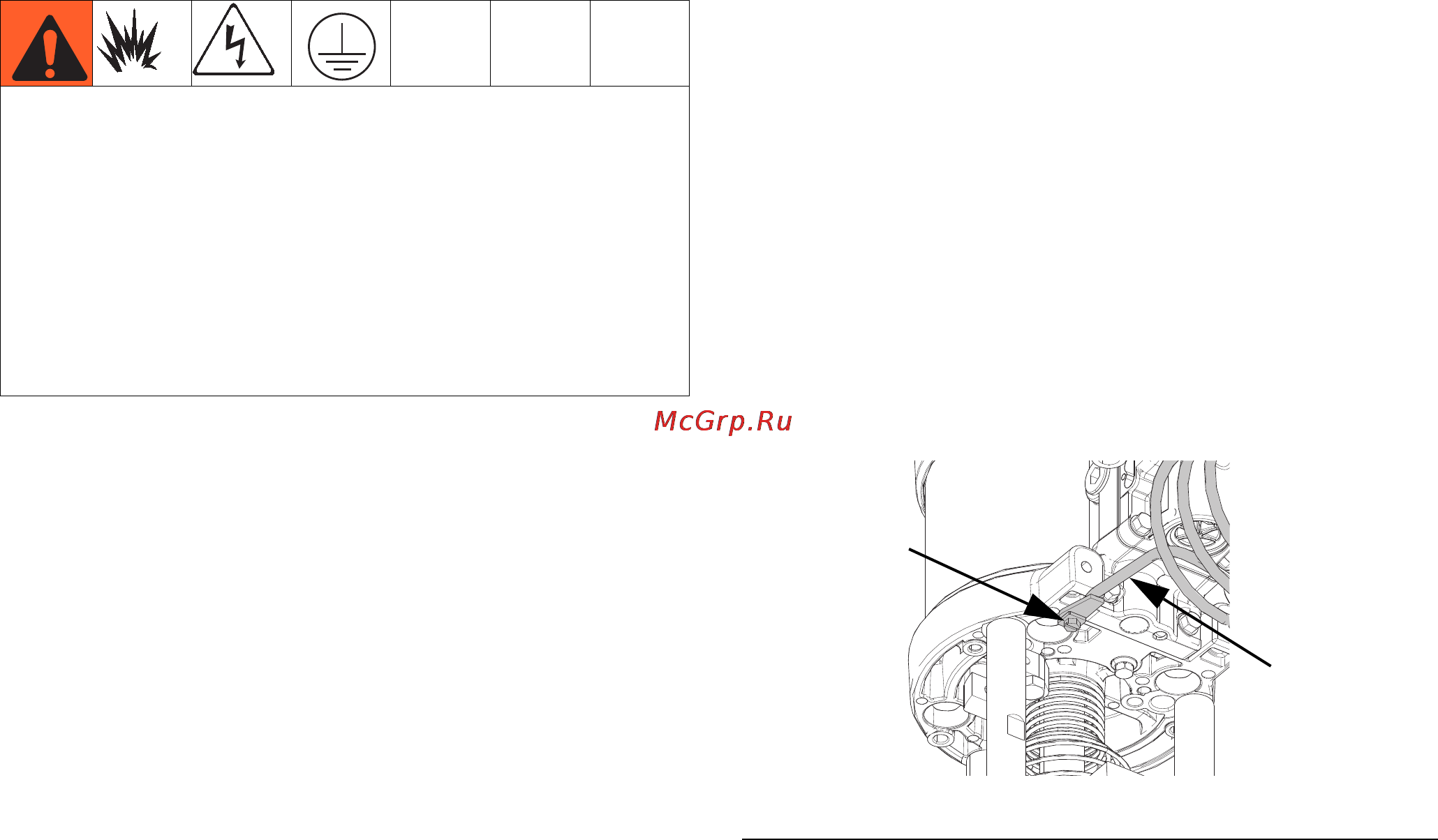

РИС. 5. Провод заземления
ti18454a
Винт
заземления
Провод
заземления
