Настройка
16 3A2351J
Настройка
Дозаторы FRP можно использовать в опасных условиях
только в том случае, если все вспомогательные
приспособления, комплекты деталей и провода
соответствуют местным, региональным и государственным
стандартам. См. раздел Соответствие стандартам
контролирующих организаций на стр. 3.
В данном разделе содержатся инструкции по установке
основной системы дозатора FRP. См. подробные
инструкции в соответствующих руководствах к
компонентам системы.
Перед установкой
• Перед установкой подготовьте всю документацию
системы и ее компонентов.
• Просмотрите инструкции к компонентам и уточните
специфические требования к их установке.
Представленные в этом документе данные относятся
только к узлам системы FRP.
• Убедитесь в том, что все вспомогательные принадлежности
имеют соответствующие номиналы и рассчитаны на
давление, соответствующее требованиям системы.
Вспомогательное оборудование можно приобрести в
компании Graco.
Иллюстрации с идентификацией компонентов являются
лишь руководством для выбора и установки компонентов и
комплектующих системы. Для получения рекомендаций
относительно проектирования системы, соответствующей
вашим специфическим потребностям, свяжитесь с
дистрибьютором компании Graco.
Требования к расположению
Информацию об установке плунжера и размерах зазоров
см. в разделе Габариты, стр. 81.
Системы на тележках
• Разместите дозатор FRP так, чтобы обеспечить
беспрепятственный доступ к регуляторам подачи воздуха
и плечу регулировки содержания катализатора.
• При использовании системы с тележкой и стрелой
убедитесь в том, что над дозатором и вокруг него
предусмотрено достаточно места для полного
раскрытия стойки и стрелы.
• Установите систему на ровную горизонтальную
поверхность.

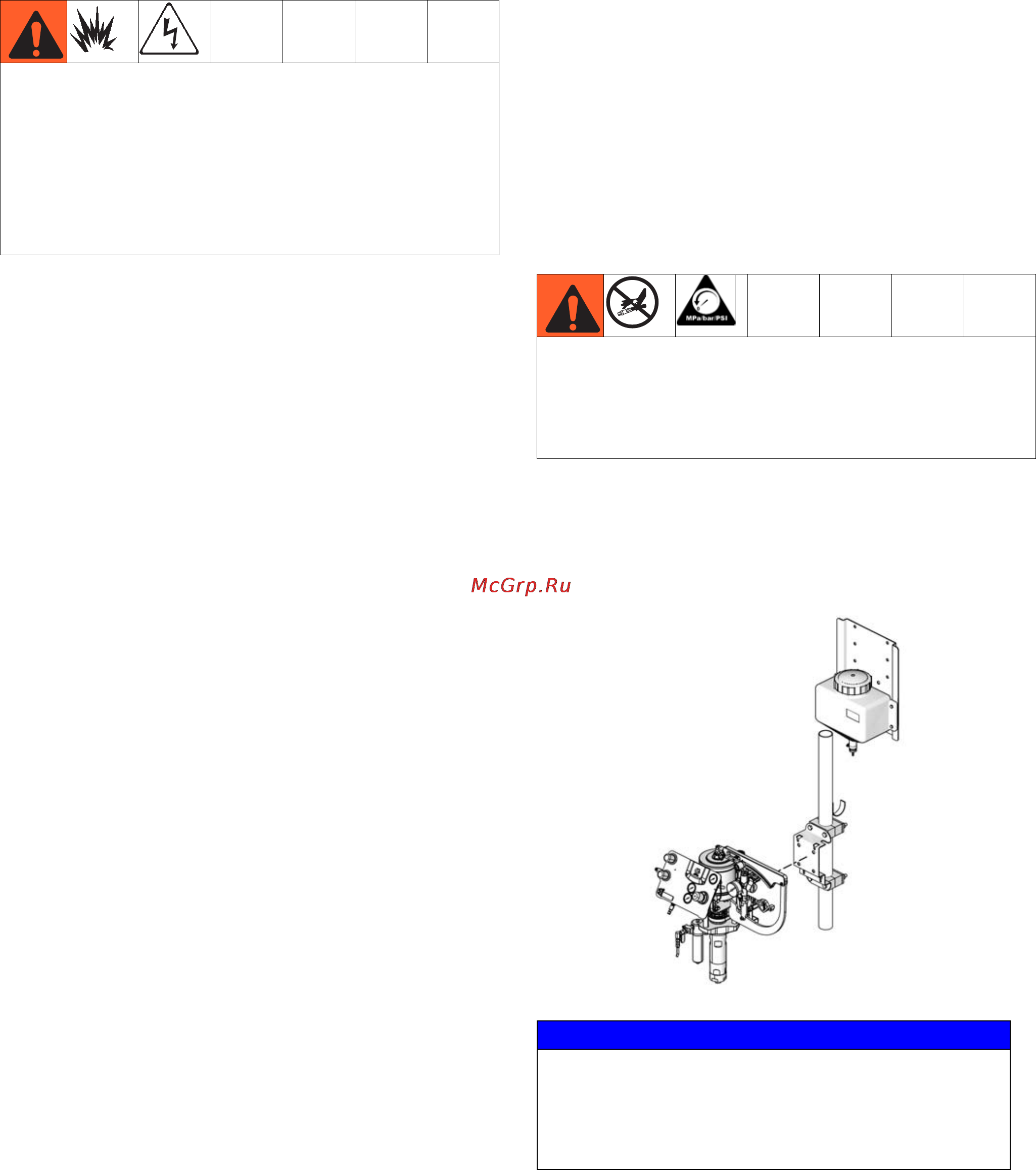

Монтаж системы (только для
настенных систем)
Для облегчения эксплуатации и обслуживания обеспечьте
свободный доступ к отверстию для впуска жидкости в
насос, а также к отверстию для впуска и выпуска жидкости.
Установите резервуар для катализатора над насосом для
катализатора, чтобы обеспечить подачу самотеком.
Убедитесь в том, что кронштейн установлен ровно.
1. При использовании системы с монтажом на опоре
необходимо выполнить указанные ниже действия.
a. Вставьте зажимные болты опоры в крепежную
плиту резервуара для катализатора, а затем в оба
верхних зажима опоры, после чего установите и
затяните гайки, чтобы зафиксировать крепежную
плиту и зажимы.
Во избежание пожара, взрыва и поражения электрическим
током дозаторы FRP можно использовать в опасных
условиях только в том случае, если основная модель
дозатора, все вспомогательные приспособления,
комплекты деталей и провода соответствуют местным,
региональным и государственным стандартам. См. раздел
Соответствие стандартам контролирующих
организаций на стр. 3.
В целях снижения риска ранений в результате
проникновения жидкости под кожу перед монтажом
узлов насоса следует убедиться в том, что в системе
отсутствует давление. См. раздел Процедура снятия
давления и выключения оборудования на стр. 24.
УВЕДОМЛЕНИЕ
Во избежание возможного повреждения системы в
результате падения со стены убедитесь в том, что стена
может выдержать вес насоса, кронштейна, шлангов и
вспомогательных приспособлений, а также нагрузку в
ходе эксплуатации насоса.
ti18527d
