Технические данные
3A2351J 83

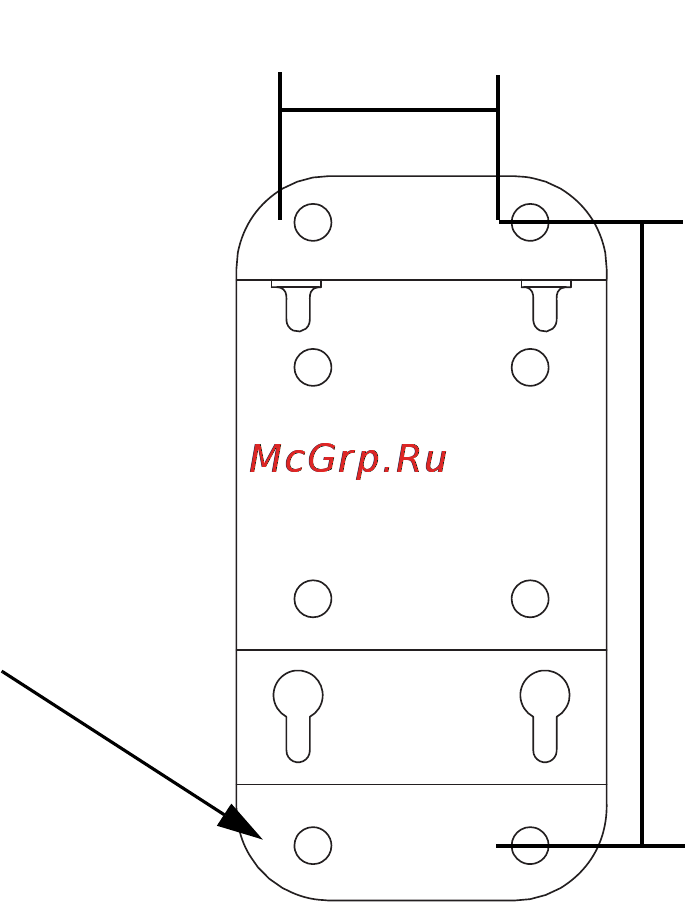

Размеры настенного кронштейна для крепления трубопровода
насосов
Болты трубопровода насосов крепятся непосредственно к крепежной плите.
Технические данные
Технические данные системы
* Максимальное значение температуры жидкости
определяется по компоненту системы с
наименьшим номинальным значением.
Максимальное рабочее давление жидкости . . . . . . . . . . . . . . . . . . . . . Системы 13:1: 9 МПа (90 баров, 1300 фунтов на кв. дюйм)
Системы 17:1: 11,9 МПа (119 баров, 1700 фунтов на кв. дюйм)
Максимальное впускное давление воздуха. . . . . . . . . . . . . . . . . . . . . . 0,7МПа (7,0бара, 100фунтов на кв. дюйм)
Максимальное давление воздуха на входе в нагнетательные
баки для растворителя, сертифицированные по стандартам
ASME. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7МПа (7,0бара, 100фунтов на кв. дюйм)
Типичная скорость потока жидкости для пистолетов с
предустановленной схемой распыления . . . . . . . . . . . . . . . . . . . . . . . .
См. инструкцию по эксплуатации пистолета RS. См. раздел
Сопутствующие руководства, стр. 3.
Максимальная температура жидкости
(модели с пистолетом RS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 °C (100 °F)*
Максимальная температура жидкости
(модели без пистолета RS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 °C (160 °F)*
Размер впускного отверстия для компонента A (катализатор) . . . Труба 3/8дюйма
Размер впускного отверстия для компонента B (смола). . . . . . . . . . 1 5/16-12 UN-2A, наружн.
Детали, контактирующие с жидкостями. . . . . . . . . . . . . . . . . . . . . . . . . . Нержавеющая сталь, карбид, сверхвысокомолекулярный
полиэтилен, ПТФЭ и ацеталь.
Детали, контактирующие со смолой . . . . . . . . . . . . . . . . . . . . . . . . . . . . . См. раздел Технические данные трубопроводов насосов,
стр.84.
Детали, контактирующие с катализатором. . . . . . . . . . . . . . . . . . . . . . . См. раздел Технические данные насоса подачи катализатора
стр.84.
WLD
257 мм
(10,1 дюйма)
89,4 мм
(3,52 дюйма)
Четыре монтажных отверстия
размером 15 мм (0,60 дюйма)
