Настройка
3A2351J 21
Подключение подачи жидкости
и воздуха
ПРИМЕЧАНИЕ. При подключении многоканального шланга к
пистолету оплетенный конец шланга следует подключить к
пистолету, а не оплетенный – к дозатору. Оплетенный конец
многоканального шланга гнется легче, чем не оплетенный.
Подробные сведения о подключении многоканального шланга и
идентификации отдельных шлангов содержатся в инструкции по
эксплуатации пистолета.
Подключения подачи воздуха
1. Убедитесь в том, что воздухопровод, отходящий от отверстия для
выпуска воздуха 1 (AC) на панели управления пневматической
системой, подключен к отверстию для впуска воздуха (М) на
пневматическом двигателе. См. Р
ИС. 2 на стр. 13 и РИС. 7.
2. Подключите воздухопровод AAC, отходящий от
многоканального шланга пистолета, к выпускному отверстию
для воздуха 3 (AM) на панели управления пневматической
системой. Сведения об идентификации воздухопровода AAC
содержатся в инструкции по эксплуатации пистолета.
3. При использовании дозатора с наружным смешиванием
необходимо выполнить указанные ниже действия.
Подсоедините трубопровод подачи воздуха, подключенный к
отверстию для выпуска воздуха 2 (AF), к распылительному
воздухопроводу на пистолете.
При использовании дозатора с внутренним смешиванием
необходимо выполнить указанные ниже действия.
Подсоедините трубопровод подачи воздуха, подключенный к
отверстию для выпуска воздуха 2 (AF), к воздухоприемнику
насоса подачи растворителя. См. Р
ИС. 4 на стр. 15.
4. При использовании системы для нанесения покрытий из крошки
необходимо выполнить указанные ниже действия. Извлеките
заглушку. Подсоедините воздухопровод для нанесения
покрытий из крошки (трубу диаметром 0,95 см), подключенный
к многоканальному шлангу пистолета, к воздушному фитингу
для нанесения покрытий из крошки (AN) на панели управления
пневматической системой.
5. Убедитесь в том, что воздушный запорный клапан (AP) закрыт
(рукоятка клапана находится в вертикальном положении). Затем
подключите трубопровод подачи воздуха к воздухоприемнику
(AA) на панели управления пневматической системой.
★ Включает редукторный переходник с 1/2 на 3/8 для подсоединения к более старым многоканальным шлангам рубильной системы
Оставленное в используемой на предприятии системе масло
может вступить в реакцию с катализатором, что приводит к
возникновению пожаров или взрывов.
• Промойте оборудование перед первым использованием.
• Добавлять катализатор в резервуар можно только после
промывки оборудования.

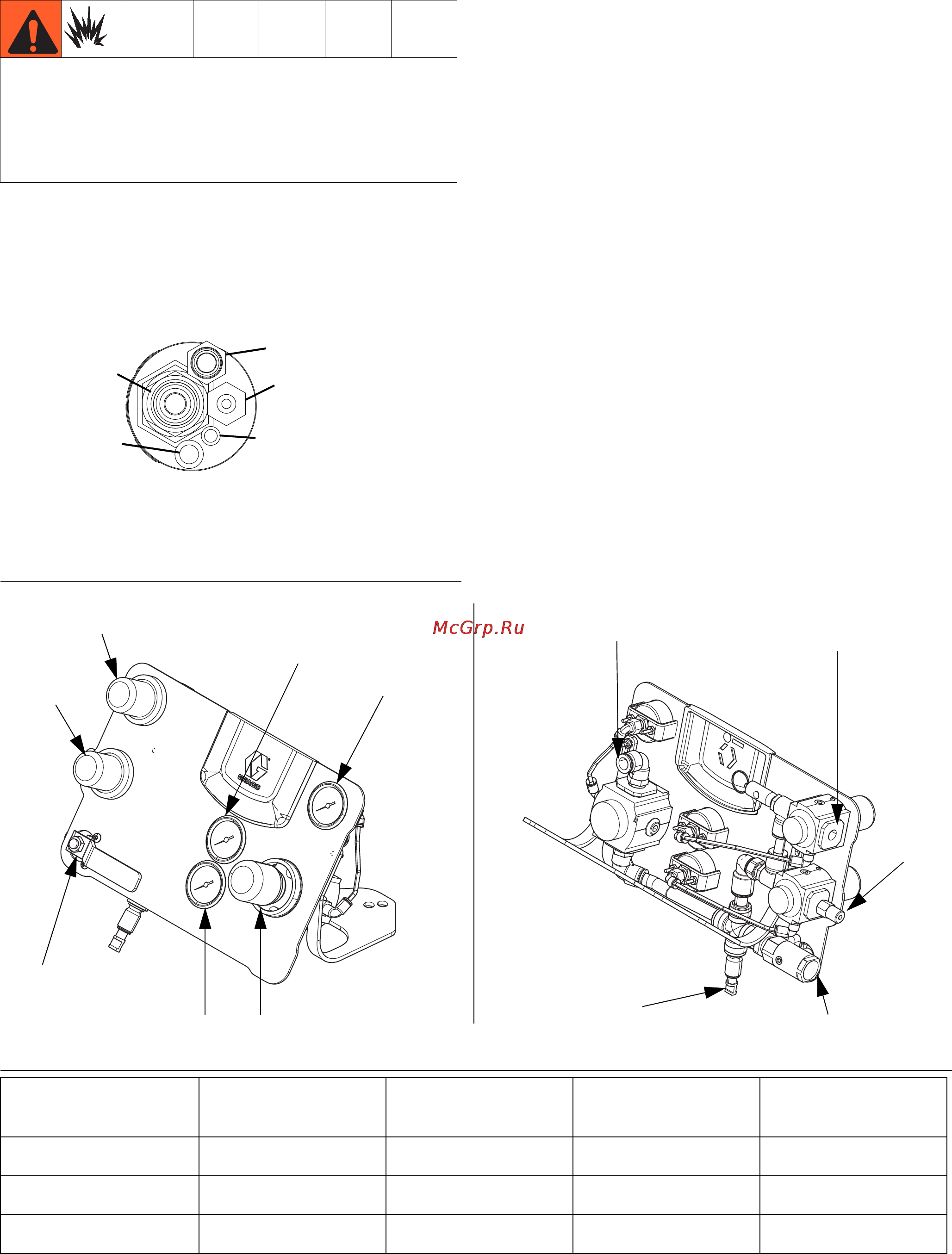

РИС. 6. Схема концов шланга
Растворитель/воздух AAC
Катализатор
Распыляемый материал в
системах с наружным
смешиванием или в системах
для нанесения покрытий из
крошки с внутренним
смешиванием и с технологией
AAC
Смола (гибкий
шланг)
Воздух
(покрытия из
крошки или
гелькоуты в
системах с
внутренним
смешиванием и с
технологией
AAC)
РИС. 7. Компоненты панели управления пневматической системой
Детали фитинга
выпускного отверстия
для воздуха
Внутреннее
смешивание, крошка
Наружное смешивание,
крошка
Внутреннее
смешивание, гель
Наружное смешивание,
гель
Отверстие для выпуска
воздуха 2 (AF)
Труба 3/8 Труба 1/4 Труба 3/8 Труба 1/4
Отверстие для выпуска
воздуха 3 (AM)
Труба 1/4 1/8npt Труба 3/8 1/8npt
Отверстие для выпуска
воздуха 4 (AN)★
Труба 1/2 Труба 1/2 Закупорено Закупорено
AD
AC
AM
AH
AK
AF
AP
AE
ABAG
ВИД СПЕРЕДИ ВИД СЗАДИ
AN
ti21338a ti21339a
AA
