Эксплуатация
38 3A2351J
Замена аккумулятора или предохранителя DataTrak
Замена аккумулятора
1. Отвинтите кабель от задней поверхности блока
язычкового переключателя. См.Р
ИС. 33.
2. Извлеките кабель из двух кабельных зажимов.
3. Снимите модуль DataTrak с кронштейна. Переместите
модуль с прикрепленным кабелем в безопасное
помещение.
4. Для получения доступа к аккумулятору извлеките
два винта на задней стороне модуля.
5. Отсоедините отработанный аккумулятор и замените
его новым утвержденным аккумулятором. См.Р
ИС. 34.
Замена предохранителя
1. Извлеките винт, снимите металлическую полосу
и пластмассовый держатель.
2. Извлеките предохранитель из платы.
3. Замените его новым предохранителем.
Замену аккумулятора и предохранителя необходимо
выполнять в безопасном месте.
Для замены используйте только указанные ниже
утвержденные аккумуляторы. Использование
неутвержденного аккумулятора приведет к
аннулированию гарантии Graco и допусков FM и Ex.
• Литиевый аккумулятор Ultralife № U9VL
• Щелочной аккумулятор Duracell №MN1604
• Щелочной аккумулятор Energizer №522
• Щелочной аккумулятор Varta №4922
Для замены используйте только утвержденные
компанией Graco предохранители. Закажите
арт. № 24C580.
Р

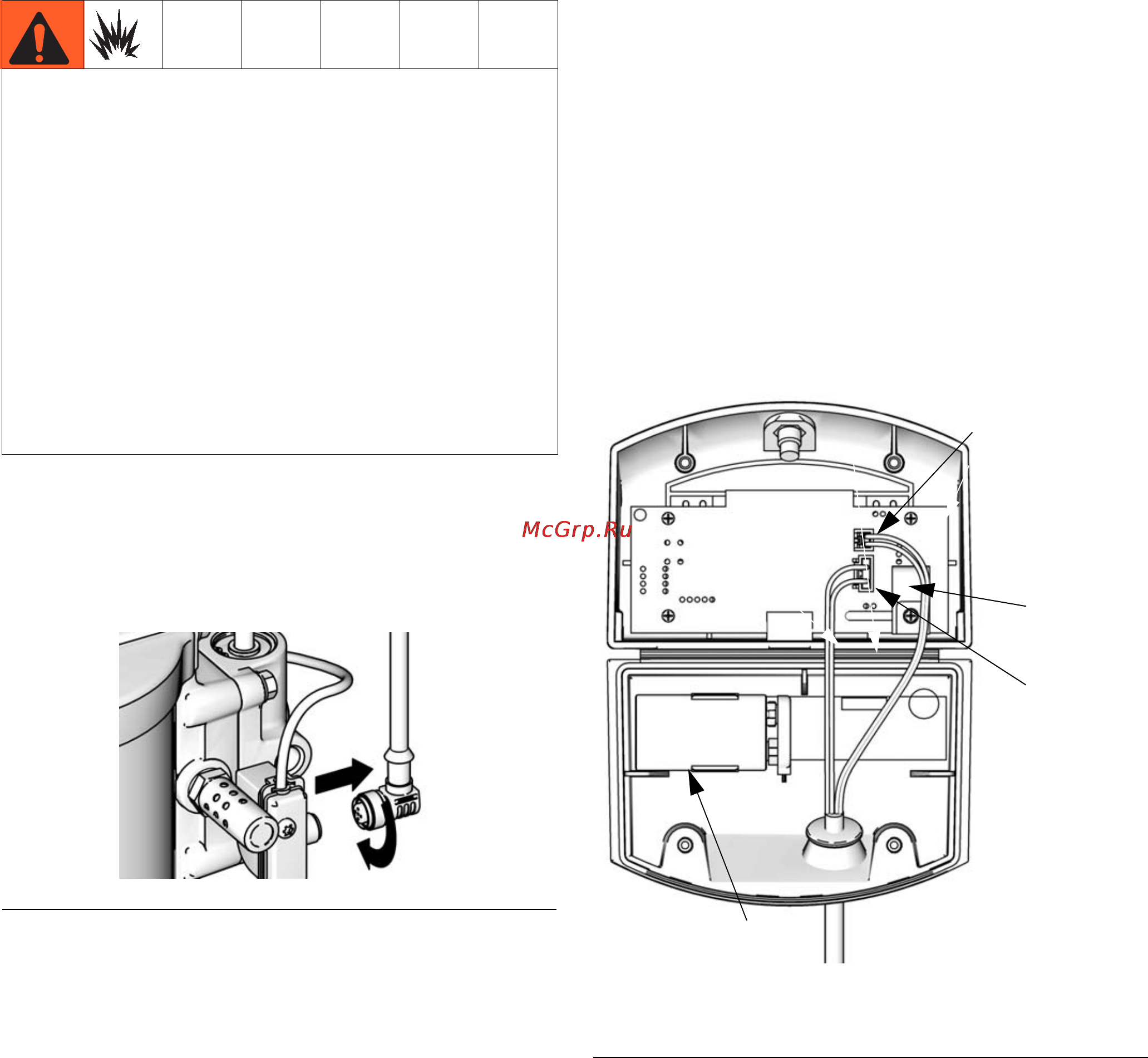

ИС. 33. Отсоединение модуля DataTrak
ti11992a
РИС. 34. Расположение аккумулятора модуля и
предохранителя DataTrak
ti11994a
Аккумулятор
Предохра-
нитель
Подключение
кабеля
электромагнита
Подключение
кабеля
сенсора
