Настройка
22 3A2351J
Подключение нагревателя и насоса подачи смолы
(по выбору заказчика)
6. Убедитесь в том, что клапан снятия давления и
рециркуляции (P) находится в положении снятия
давления.
7. Установите контейнер для отходов под отверстием для
выпуска жидкости и снимите колпачок с отверстия для
впуска жидкости в насос. Слейте и утилизируйте масло,
используемое для проведения испытаний.
8. Подсоедините шланг всасывания смолы к отверстию
для впуска жидкости 3/4 nptm (S) на насосе подачи
смолы. Поместите другой конец всасывающего шланга
в контейнер для смолы.
9. При использовании системы без подогрева необходимо
выполнить указанные ниже действия. Подсоедините
шланг подачи смолы, подключенный к многоканальному
шлангу пистолета, к отверстию для выпуска жидкости
1/4 nptf (R) на насосе подачи смолы. Переходник входит в
комплект поставки многоканального шланга Graco.
При использовании системы с подогревом необходимо
выполнить указанные ниже действия. Подсоедините
шланг подачи смолы, подключенный к многоканальному
шлангу пистолета, к выпускному отверстию нагревателя.
Убедитесь в наличии и безопасности подключения
шланга для подачи жидкости, соединяющего выпускное
отверстие насоса подачи смолы с впускным отверстием
нагревателя.
10. Подсоедините шланг для рециркуляции смолы к
трубопроводу для снятия давления и рециркуляции (P1)
и поместите конец этого шланга в контейнер для смолы.
Подключение трубопроводов для подачи жидкости к
насосу подачи катализатора
ПРИМЕЧАНИЕ. См. РИС. 3 на стр. 14.
11. Убедитесь в том, что клапан снятия давления и
рециркуляции (W) находится в положении для
снятия давления (регулятор клапана находится в
горизонтальном положении).
12. Подсоедините трубопровод для катализатора,
подключенный к многоканальному шлангу
пистолета, к выпускному отверстию подачи
катализатора (Z1).

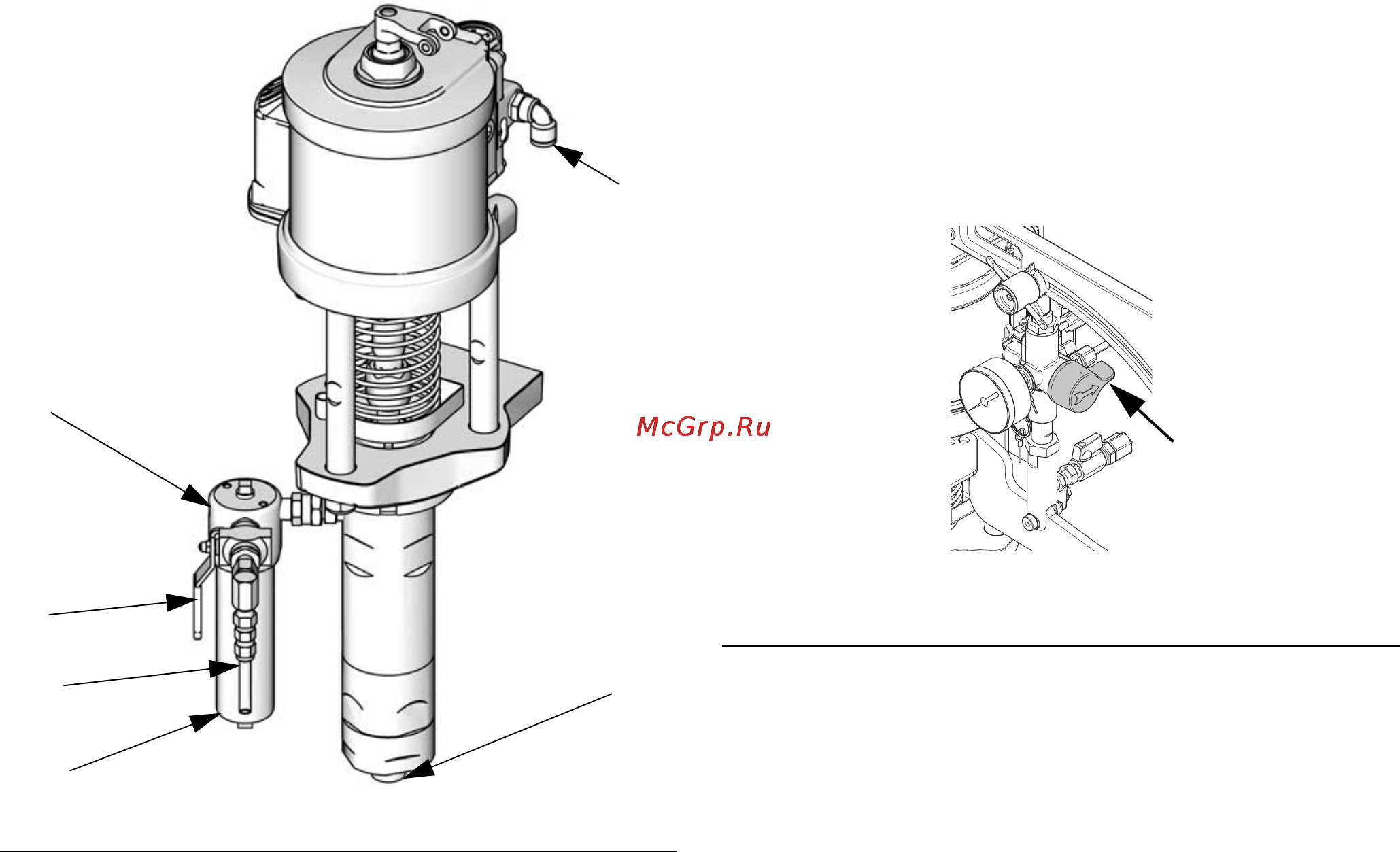

Р
ИС. 8
S
R
N
M
P
P1
ti18499c
РИС. 9. Клапан снятия давления в насосе подачи
катализатора
W
ti21343a
