Габариты
3A2351J 81

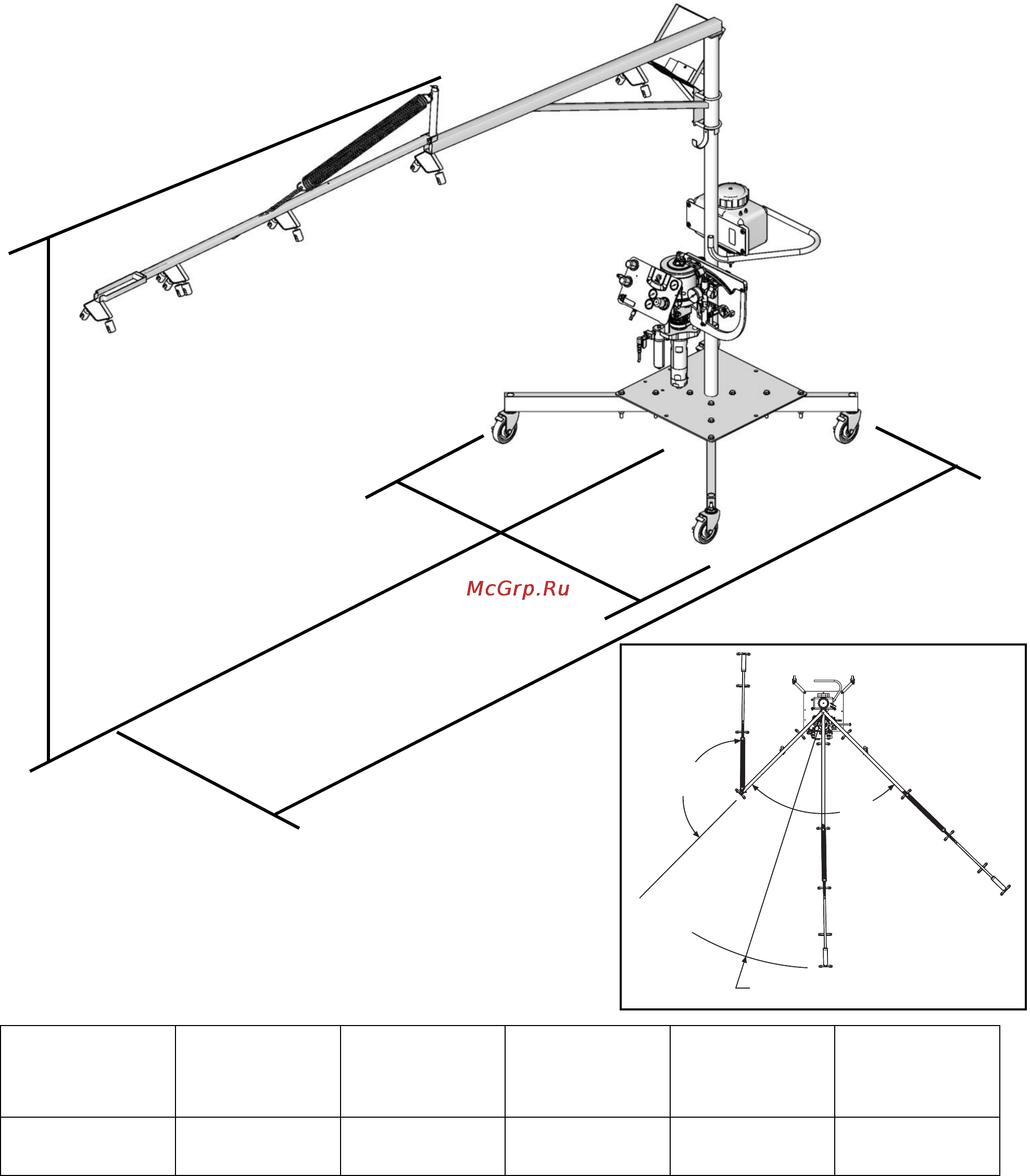

Габариты
Тележка и стрела
¡
¡
C
A
B
ti18526b
Справ. №
A
(макс.
ширина)
B
(макс. высота)
C
(макс.
глубина)
E
(радиус)
F
(радиус)
Описание
144 дюймов
(3658 мм)
100 дюймов
(2540 мм)
192 дюйма
(4877 мм)
144 дюймов
(3658 мм)
72 дюйма
(1828 мм)
* Поворачивайте систему с тележкой и стрелой, чтобы пройти в дверь шириной 1м и косяком 23см.
** Высота с установленной стрелой. Высота системы без стрелы – 2108мм (83 дюйма).
Вид сверху
E
F
