Идентификация компонентов
14 3A2351J
Насос подачи катализатора
Насос подачи катализатора подает катализатор в
пистолет-распылитель.
Плечо насоса (U): контролирует поток катализатора.
Регулятор соотношения (V1): используется для
блокировки и разблокировки положения насоса и
задания соотношения смолы и катализатора. Легче
всего выполнять настройку, когда насос находится в
нижней точке хода поршня.
Ось поворота (V2): при движении насоса во время
настройки соотношения эта точка остается неизменной.
Клапан снятия высокого давления (W): направляет
катализатор в пистолет или обратно в резервуар для
снятия давления. Кроме того, этот клапан автоматически
снимает давление в случае превышения его нормального
рабочего уровня.
Жидкостный манометр (X): отображает жидкостное
давление катализатора.
Отверстие для впуска жидкости (Y): отверстие для
впуска жидкости из резервуара для катализатора.
Впускной шаровой клапан подачи жидкости (Y2):
контролирует подачу катализатора в насос подачи
катализатора.
Трубопровод отвода жидкости (Z): в случае
повреждения щелевого уплотнения жидкость будет
стекать по трубопроводу отвода, попадая обратно в
резервуар для катализатора.
Отверстие для выпуска жидкости (Z1): отверстие для
подачи жидкости в пистолет.
Выпускное отверстие для рециркуляции жидкости и
снятия высокого давления (Z2): отверстие для
выпуска жидкости в резервуар для катализатора.
Клапан снятия низкого давления (Z3). Только для систем
наружного смешивания. направляет катализатор в
пистолет или обратно в резервуар для снятия давления.

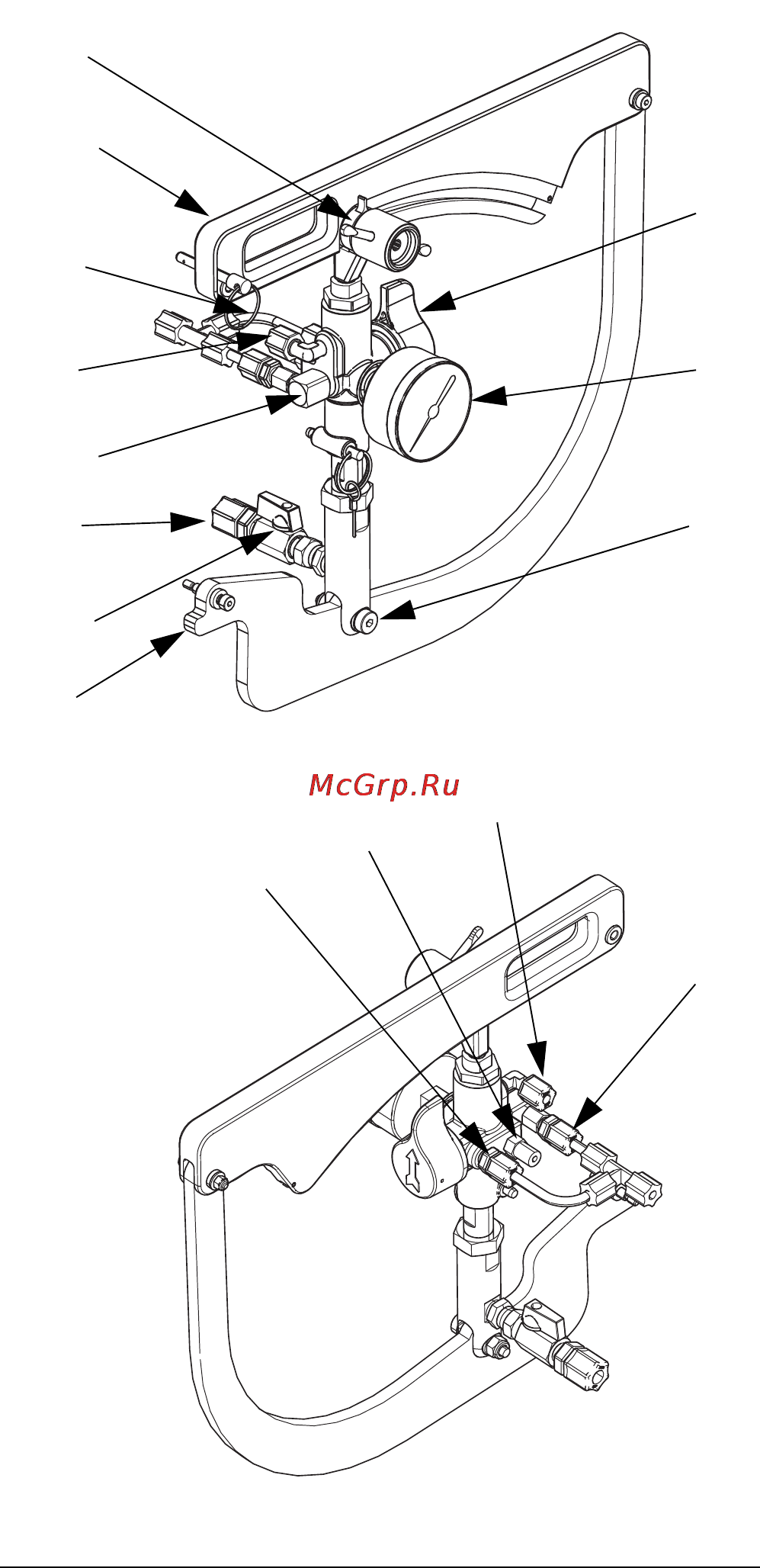

Р
ИС. 3. Компоненты насоса подачи катализатора
V1
X
U
W
Z2
Z
Z3
Y
V2
U
ti21340a
Z1
Z2
Z
ti21342a
Z3
Y2
