Graco FRP [43/86] Подсоединение поршневого насоса
![Graco FRP [43/86] Подсоединение поршневого насоса](/views2/1192950/page43/bg2b.png)
Ремонт
3A2351J 43
Подсоединение поршневого
насоса
1. Отсоедините устройство подачи воздуха от
пневматического двигателя.
2. Ввинтите поршневой насос в крепежную пластину
руками.
3. Установите пружинное предохранительное
устройство муфты и резервуар для жидкости TSL.
4. Поднимите поршневой шток пневматического
двигателя. одной рукой. Другой рукой установите
накидную гайку (A) на сдвижной шток.

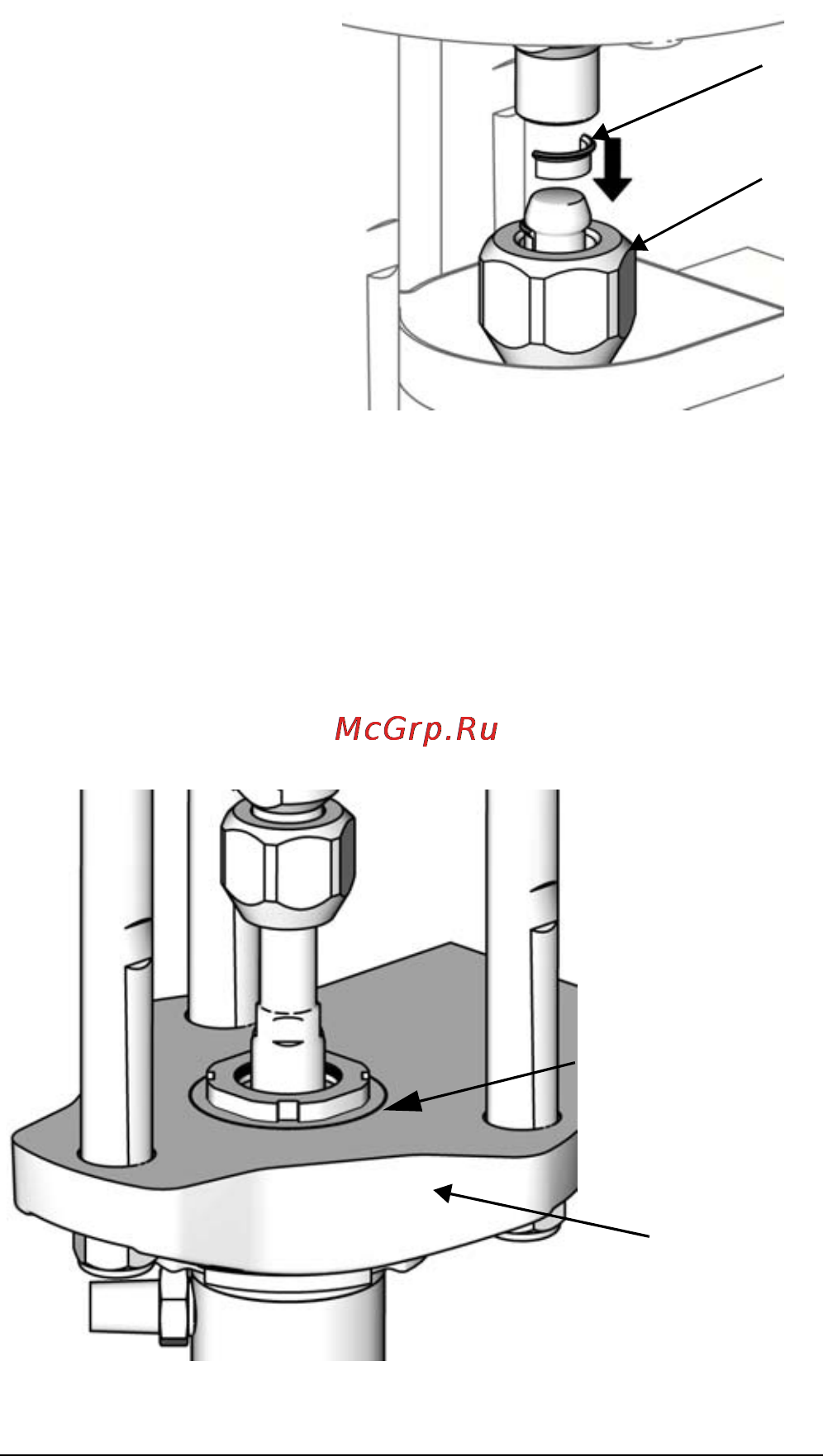

5. Вставьте
соединительные
кольца (B) в
накидную гайку
(A) так, чтобы
большие кромки
были направлены
вверх.
6. Осторожно
отпустите
поршневой шток
пневматического двигателя. так, чтобы он опустился
на сдвижной шток. Затяните накидную гайку (A) рукой.
7. Вкручивайте поршневой насос в крепежную
пластину (D) до тех пор, пока его цилиндрическая
вершина не будет утоплена вровень с верхней
частью крепежной пластины.
8. Выровняйте выпуск жидкости, как показано на
рисунке, и затяните контргайку.
9. Выровняйте резервуар для жидкости TSL (C) и
надавите на него, чтобы установить его на место.
10. Зафиксируйте срезы штока двигателя с помощью
гаечного ключа. Затяните накидную гайку (A) с
помощью другого гаечного ключа. Выполните
затяжку с усилием 102–108Н•м (75–80футофунтов).
11. Подсоедините устройство подачи воздуха к
пневматическому двигателю.
Р
ИС. 35. Произведите выравнивание цилиндра и
крепежной пластины.
ti12817a
B
A
ti12814a
Цилиндр, а
не
должен быть
с пластиной.
смачиваемая
D
крышка
вровень
